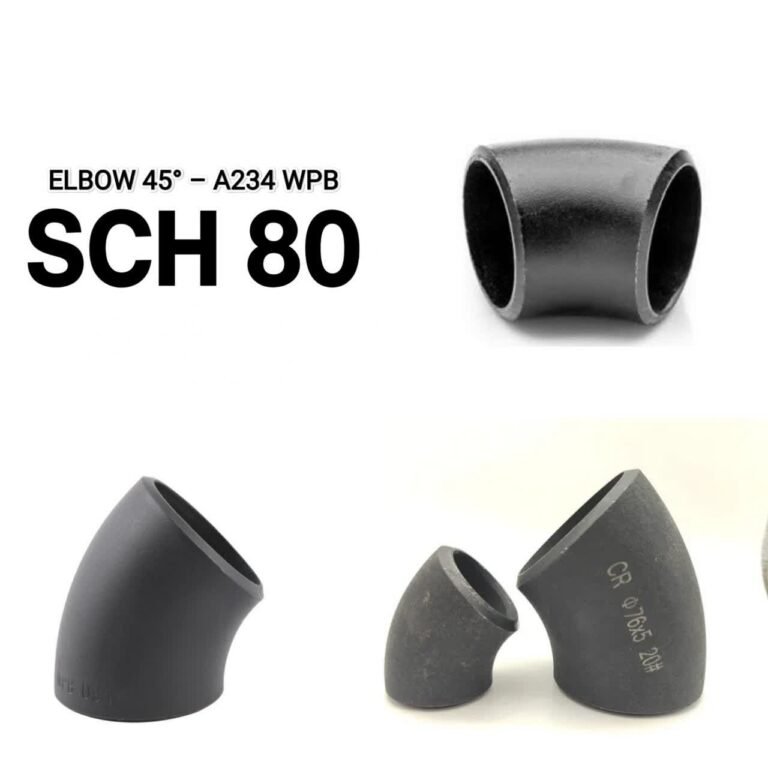

زانو مانیسمان فولادی رده 80 جوشی 45 درجه A234 WPB

زانو مانیسمان فولادی رده 80 جوشی 45 درجه A234 WPB یک اتصال لوله‌ای است که برای تغییر جهت جریان سیالات در سیستم‌های لوله‌کشی استفاده می‌شود. این نوع زانو دارای ویژگی‌های زیر است:

1. جنس: فولاد کربنی با استاندارد ASTM A234 WPB
2. نوع تولید: مانیسمان (بدون درز)
3. زاویه: 45 درجه
4. رده (Schedule): رده 80 (Schedule 80) که نشان‌دهنده ضخامت دیواره بالاتر نسبت به رده‌های پایین‌تر است
5. نوع اتصال: جوشی (Butt Weld)

کاربردها:

• صنایع نفت، گاز و پتروشیمی
• سیستم‌های انتقال آب و بخار
• صنایع شیمیایی و نیروگاهی

مزایا:

• مقاومت بالا در برابر فشار و دما
• دوام و طول عمر بالا
• کاهش احتمال نشتی به دلیل جوشکاری مستقیم به لوله

ویژگی‌های زانو مانیسمان فولادی رده 80 جوشی 45 درجه A234 WPB:

1. جنس و متریال

• فولاد کربنی ASTM A234 WPB: این متریال دارای استحکام بالا و مقاومت خوب در برابر فشار و دما است.
• مانیسمان (بدون درز): تولید بدون درز باعث افزایش مقاومت در برابر نشتی و ترک‌خوردگی می‌شود.

2. طراحی و ساخت

• زاویه 45 درجه: مناسب برای تغییر ملایم جهت جریان سیال و کاهش افت فشار.
• رده 80 (Schedule 80): ضخامت دیواره بالا برای تحمل فشارهای بیشتر نسبت به رده‌های پایین‌تر.
• اتصال جوشی (Butt Weld): ایجاد اتصال قوی و یکپارچه با لوله، مناسب برای سیستم‌های فشار قوی.

3. خواص مکانیکی

• مقاومت بالا در برابر فشار: مناسب برای سیستم‌های با فشار بالا.
• تحمل دمای بالا: قابل استفاده در محیط‌های با دمای بالا بدون تغییر شکل یا کاهش کارایی.
• مقاومت در برابر خوردگی: با استفاده از پوشش‌های مناسب، مقاومت خوبی در برابر خوردگی دارد.

4. استانداردها و تأییدیه‌ها

• تولید مطابق با استاندارد ASTM A234 WPB
• انطباق با استانداردهای جوشکاری و فشار کاری ASME B16.9 و ASME B36.10

5. کاربردها

• صنایع نفت، گاز و پتروشیمی
• نیروگاه‌ها و صنایع تولید انرژی
• کارخانه‌های شیمیایی و فرآیندهای صنعتی
• سیستم‌های انتقال آب، بخار و سیالات صنعتی
• نوع متریال زانو مانیسمان فولادی رده 80 جوشی 45 درجه A234 WPB به شرح زیر است:


  1. استاندارد متریال: ASTM A234 WPB

  • ASTM A234 استانداردی برای اتصالات فولادی کربنی و کم‌آلیاژ است که برای استفاده در خطوط لوله با دمای بالا طراحی شده است.
  • WPB مخفف Wrought Pipe B است که به معنای فولاد کربنی ساخته‌شده به روش نورد و شکل‌دهی است.

  2. ترکیب شیمیایی (Chemical Composition):

  • کربن (C): حداکثر 0.30%
  • منگنز (Mn): 0.29% تا 1.06%
  • فسفر (P): حداکثر 0.05%
  • گوگرد (S): حداکثر 0.05%

  3. خواص مکانیکی (Mechanical Properties):

  • استحکام کششی (Tensile Strength): حداقل 485 مگاپاسکال (MPa)
  • استحکام تسلیم (Yield Strength): حداقل 240 مگاپاسکال (MPa)
  • کشش‌پذیری (Elongation): حداقل 22%

  4. ویژگی‌های متریال:

  • مقاومت بالا در برابر فشار و دما
  • قابلیت جوشکاری عالی
  • مقاومت متوسط در برابر خوردگی (در صورت عدم استفاده از پوشش محافظ)
  • دوام و طول عمر بالا

  برای کاربردهای خاص، می‌توان از پوشش‌های ضد خوردگی مانند گالوانیزه یا رنگ‌های اپوکسی استفاده کرد تا مقاومت در برابر خوردگی افزایش یابد.

  موارد مصرف زانو مانیسمان فولادی رده 80 جوشی 45 درجه A234 WPB به دلیل استحکام بالا، مقاومت در برابر فشار و دما، و اتصال جوشی مستحکم، در صنایع مختلف بسیار گسترده است. این موارد شامل موارد زیر می‌شود:

  1. صنایع نفت، گاز و پتروشیمی

  • خطوط انتقال نفت خام و گاز طبیعی
  • واحدهای پالایشگاهی و پتروشیمی
  • سیستم‌های فرآیند و توزیع مواد شیمیایی

  2. نیروگاه‌ها

  • خطوط لوله بخار با دما و فشار بالا
  • سیستم‌های خنک‌کننده و انتقال حرارت
  • تأسیسات تولید برق حرارتی و سیکل ترکیبی

  3. صنایع شیمیایی و فرآیندی

  • خطوط انتقال مواد شیمیایی خورنده و غیرخورنده
  • سیستم‌های فرآیند تولید مواد اولیه صنعتی

  4. سیستم‌های تأسیسات ساختمانی و صنعتی

  • سیستم‌های گرمایش، سرمایش و تهویه مطبوع (HVAC)
  • خطوط لوله آب، بخار و هوای فشرده در کارخانجات

  5. صنایع آب و فاضلاب

  • خطوط انتقال آب شهری و صنعتی
  • سیستم‌های فاضلاب و تصفیه‌خانه‌ها

  6. صنایع دریایی و کشتی‌سازی

  • سیستم‌های لوله‌کشی سوخت و آب در کشتی‌ها
  • تأسیسات نفتی و گازی دریایی (Offshore)

  7. صنایع معدنی و فولاد

  • خطوط انتقال مواد معدنی و دوغاب
  • سیستم‌های خنک‌کننده و فرآوری مواد خام

  8. صنایع غذایی و دارویی (با پوشش‌های خاص)

  • انتقال سیالات در فرآیندهای تولید مواد غذایی و دارویی (با پوشش‌های مقاوم به خوردگی)

  مزایای استفاده:

  • تحمل فشار و دمای بالا
  • مقاومت در برابر سایش و خوردگی (با پوشش مناسب)
  • اتصال قوی و مطمئن با جوشکاری
  • عمر طولانی و نیاز به تعمیر و نگهداری کم

استعلام قیمت زانو مانیسمان فولادی رده 80 جوشی 45 درجه A234 WPB

زانو مانیسمان فولادی جوشی ۴۵ درجه رده 80 از اتصالات مهم و پرکاربرد در سیستم‌های لوله‌کشی صنعتی است که برای تغییر مسیر جریان سیال با زاویه ۴۵ درجه به کار می‌رود. این محصول از فولاد کربنی با گرید A234 WPB ساخته شده و به‌صورت مانیسمان (بدون درز) تولید می‌شود، که استحکام بالا، مقاومت در برابر فشار و آب‌بندی مطمئن را تضمین می‌کند.

زانو مانیسمان رده 80 به‌دلیل ضخامت بیشتر نسبت به رده‌های پایین‌تر، گزینه‌ای مناسب برای خطوط لوله با فشار و دمای بالا در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های بخار به‌شمار می‌رود.

ویژگی‌های فنی

• جنس بدنه: فولاد کربنی A234 WPB

• نوع اتصال: جوشی (Butt Weld)

• نوع ساخت: مانیسمان (بدون درز)

• رده (Schedule): 80

• زاویه: ۴۵ درجه

• استاندارد تولید: ASME B16.9

• کاربرد: تغییر جهت جریان سیالات در خطوط لوله با فشار و دمای بالا

مزایا

• تحمل فشار و دمای زیاد با ایمنی بالا

• ساختار مقاوم و ضد نشتی

• جوش‌پذیری عالی و نصب آسان

• عمر مفید طولانی و کاهش هزینه‌های نگهداری

استعلام قیمت و مشاوره تخصصی

برای اطلاع از قیمت زانو مانیسمان فولادی رده 80 جوشی 45 درجه A234 WPB و دریافت مشاوره تخصصی در انتخاب سایز، ضخامت و برند مناسب پروژه، با کارشناسان شرکت سیال گستر صنعت ماد تماس حاصل فرمایید.

شرکت سیال گستر صنعت ماد تأمین‌کننده معتبر اتصالات جوشی و مانیسمان فولادی و استنلس استیل بر اساس استانداردهای بین‌المللی است و آماده ارائه مشاوره فنی، تأمین محصولات با کیفیت بالا و قیمت رقابتی برای پروژه‌های صنعتی و تأسیساتی می‌باشد.

توجه

قیمت نهایی زانوهای مانیسمان فولادی بسته به سایز، زاویه، رده و برند تولیدکننده متغیر است.
برای دریافت نرخ دقیق و به‌روز، لطفاً با کارشناسان فروش سیال گستر صنعت ماد تماس حاصل فرمایید.
