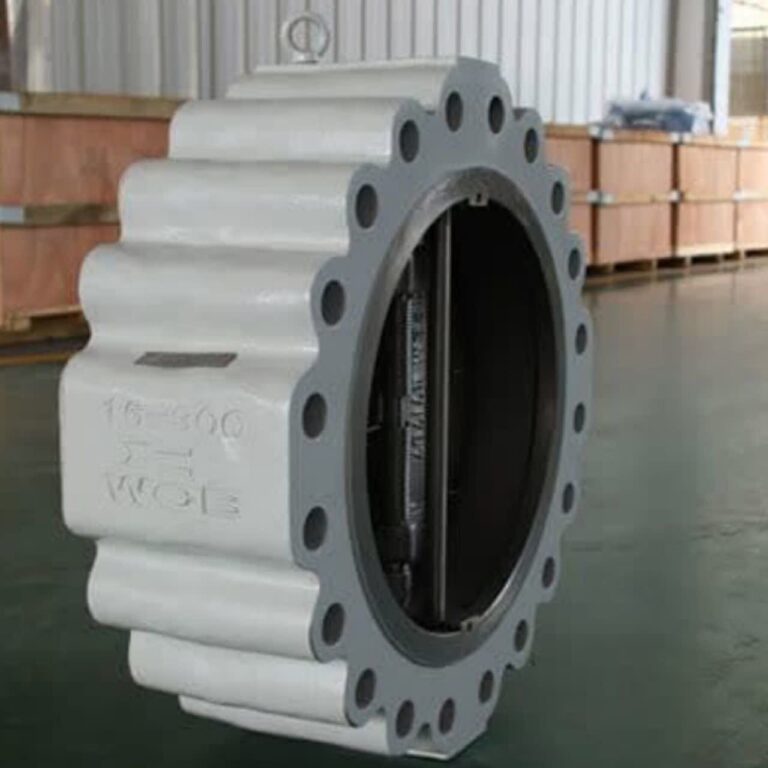

شیر خودکار بین فلنجی دبل پلیت کلاس 300 فولادی A216 WCB یک نوع شیر صنعتی است که در سیستمهای لولهکشی برای جلوگیری از برگشت جریان استفاده میشود. این شیر معمولاً در خطوط انتقال مایعات یا گازهایی که نیاز به جلوگیری از جریان برگشتی دارند، نصب میشود. در این مقاله، به بررسی ویژگیها، عملکرد، کاربردها و جدول سایزهای شیر خودکار بین فلنجی دبل پلیت کلاس 300 فولادی A216 WCB از 2 اینچ تا 36 اینچ پرداخته میشود.
1. تعریف شیر خودکار بین فلنجی دبل پلیت
شیر خودکار بین فلنجی دبل پلیت (Double Plate Check Valve) یک شیر یکطرفه است که بهطور خودکار در برابر جریان برگشتی عمل میکند. این شیر با استفاده از دو پلیت (یا ورق) بهطور همزمان و به صورت هماهنگ، جریان را در یک جهت آزاد کرده و از برگشت آن جلوگیری میکند. طراحی این شیر بهگونهای است که در مواقعی که جریان بهصورت معکوس شروع میشود، پلیتها بسته شده و جریان برگشتی متوقف میشود.
2. جنس و استاندارد ساخت
شیر خودکار بین فلنجی دبل پلیت کلاس 300 فولادی از جنس فولاد A216 WCB ساخته میشود. فولاد A216 WCB یک نوع فولاد کربنی است که دارای خواص مقاومتی بالا در برابر فشار، دما و خوردگی میباشد. این جنس فولادی باعث میشود که شیر خودکار در شرایط مختلف صنعتی، بهویژه در دماهای بالا و فشارهای زیاد، عملکرد مطلوبی داشته باشد.
کلاس 300 نیز به میزان تحمل فشار بالاتر اشاره دارد. این شیر میتواند در سیستمهای فشار بالاتر از فشار 300 PSI بهطور مؤثر عمل کند. این ویژگی باعث میشود که این شیر بهعنوان یک قطعه کلیدی در خطوط انتقال صنعتی با فشار بالا و دماهای بالا کاربرد داشته باشد.
3. عملکرد شیر خودکار دبل پلیت
شیرهای خودکار دبل پلیت در مواقعی که جریان در یک سیستم لولهکشی تغییر جهت میدهد یا برگشت میکند، بهطور خودکار بسته میشوند. این عملکرد بهویژه در سیستمهای پمپاژ و خطوط لولهکشی که ممکن است بهطور ناگهانی جریان معکوس ایجاد شود، اهمیت زیادی دارد. بسته شدن سریع پلیتها در برابر جریان برگشتی، مانع از آسیب به تجهیزات و سیستمهای دیگر میشود.
4. ویژگیها و مزایای شیر خودکار دبل پلیت کلاس 300
- طراحی کارآمد: طراحی دبل پلیت باعث کاهش افت فشار و بهبود عملکرد در سیستمهای پمپاژ و لولهکشی میشود.
- مقاومت در برابر خوردگی: جنس فولادی A216 WCB باعث میشود که شیر در برابر شرایط خوردگی مقاوم باشد.
- افزایش عمر تجهیزات: جلوگیری از برگشت جریان مانع از آسیب به پمپها و تجهیزات دیگر میشود.
- کمپکت بودن: طراحی این شیر بهگونهای است که ابعاد کوچکی دارد و فضای کمتری را اشغال میکند.
- عملکرد خودکار: بهطور خودکار جریان برگشتی را متوقف میکند، بدون نیاز به نظارت یا تنظیمات دستی.
5. کاربردهای شیر خودکار دبل پلیت
شیرهای خودکار دبل پلیت کلاس 300 فولادی A216 WCB در صنایع مختلف مورد استفاده قرار میگیرند. برخی از کاربردهای رایج این نوع شیر عبارتند از:
- صنعت نفت و گاز: برای جلوگیری از برگشت نفت یا گاز در خطوط انتقال.
- پالایشگاهها: در سیستمهای پمپاژ پالایشگاهها برای جلوگیری از برگشت مواد شیمیایی و سوخت.
- تأسیسات آب و فاضلاب: در سیستمهای پمپاژ آب و فاضلاب برای جلوگیری از بازگشت آب آلوده.
- صنایع شیمیایی: در خطوط تولید مواد شیمیایی که از جریانهای یکطرفه عبور میکنند.
6. جدول سایزهای شیر خودکار دبل پلیت کلاس 300
شیر خودکار دبل پلیت کلاس 300 فولادی A216 WCB در اندازههای مختلف از 2 اینچ تا 36 اینچ تولید میشود. این سایزها برای تطابق با نیازهای مختلف سیستمها و لولهکشیها مناسب هستند. جدول سایزهای رایج به شرح زیر است:
| اندازه (اینچ) | فشار (PN) | قطر داخلی (mm) | وزن تقریبی (kg) |
|---|---|---|---|
| 2 | 300 | 50 | 6.3 |
| 2.5 | 300 | 65 | 8.0 |
| 3 | 300 | 80 | 10.5 |
| 4 | 300 | 100 | 15.0 |
| 6 | 300 | 150 | 30.0 |
| 8 | 300 | 200 | 50.0 |
| 10 | 300 | 250 | 80.0 |
| 12 | 300 | 300 | 110.0 |
| 14 | 300 | 350 | 140.0 |
| 16 | 300 | 400 | 180.0 |
| 18 | 300 | 450 | 220.0 |
| 20 | 300 | 500 | 260.0 |
| 24 | 300 | 600 | 350.0 |
| 30 | 300 | 750 | 500.0 |
| 36 | 300 | 900 | 600.0 |
این جدول نشاندهنده اندازههای مختلف این شیر و ویژگیهای فشار و ابعاد آن است. انتخاب سایز مناسب برای نصب شیر بستگی به دبی جریان، فشار سیستم و نوع سیال دارد.
7. نصب و نگهداری
برای نصب شیر خودکار بین فلنجی دبل پلیت، باید از استانداردهای صنعتی پیروی کرد تا از عملکرد صحیح و ایمنی سیستم اطمینان حاصل شود. همچنین، شیر باید بهطور دورهای بررسی و نگهداری شود تا از مشکلاتی مانند فرسایش پلیتها یا آسیب به اجزای داخلی جلوگیری گردد.
نتیجهگیری
شیر خودکار بین فلنجی دبل پلیت کلاس 300 فولادی A216 WCB یک قطعه حیاتی در بسیاری از صنایع است که نیاز به کنترل جریان یکطرفه دارند. طراحی مقاوم، خودکار بودن و کاربردهای وسیع آن باعث میشود که این شیر برای شرایط مختلف فشار و دما مناسب باشد.
استعلام قیمت شیر خودکار بین فلنجی (دبل پلیت) کلاس 300 فولادی A216 WCB
برای اطلاع از قیمت شیر خودکار بین فلنجی (دبل پلیت) کلاس 300 فولادی A216 WCB و دریافت مشاوره تخصصی، میتوانید با شرکت سیال گستر صنعت ماد تماس بگیرید. این شرکت عرضهکننده انواع شیرهای خودکار فولادی بین فلنجی دبل پلیت کلاس 300 با کیفیت صنعتی و استانداردهای معتبر است و آماده ارائه راهنمایی در خصوص انتخاب سایز و کلاس فشار مناسب برای سیستمهای شما میباشد.
توجه داشته باشید که قیمتها بسته به سایز، کلاس فشار و برند سازنده متفاوت است و برای دریافت نرخ دقیق، مستقیماً با سیال گستر صنعت ماد تماس حاصل نمایید.
