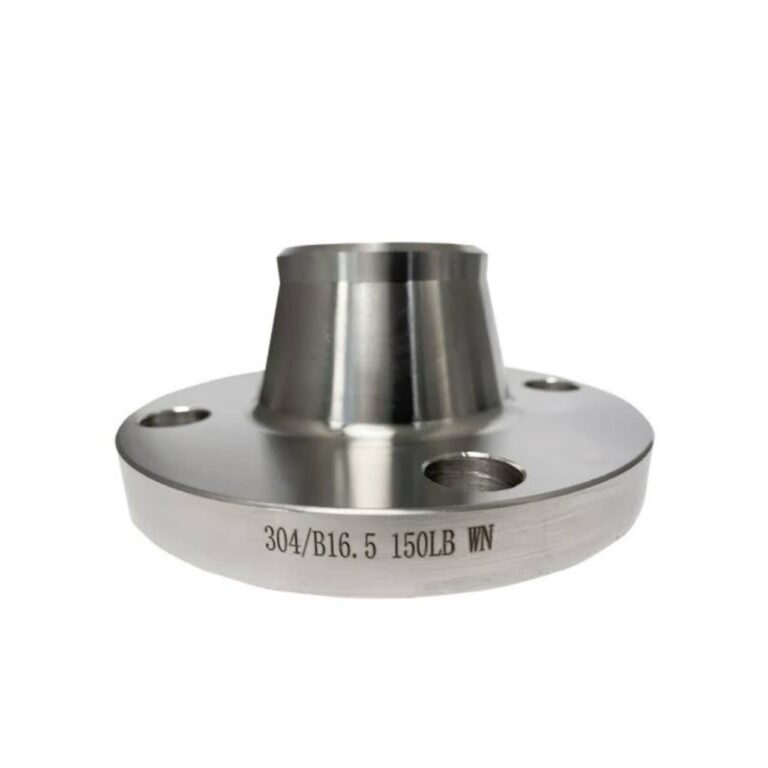

فلنج گلودار WN کلاس 150 استنلس استیل 304-316

فلنج گلودار WN کلاس 150 از جنس استنلس استیل 304 و 316 یکی از انواع فلنج‌هایی است که در صنایع مختلف برای اتصال لوله‌ها به یکدیگر یا به تجهیزات دیگر استفاده می‌شود. این فلنج‌ها به دلیل طراحی خاص و قابلیت تحمل فشار مناسب، در سیستم‌های لوله‌کشی و بسیاری از پروژه‌های صنعتی کاربرد دارند. فلنج گلودار WN کلاس 150 به ویژه در صنایعی مانند نفت و گاز، پتروشیمی، شیمیایی، غذایی، و آبرسانی بسیار پرکاربرد است. در این مقاله، به بررسی ویژگی‌ها، مزایا، معایب و کاربردهای فلنج گلودار WN کلاس 150 از جنس استنلس استیل 304 و 316 پرداخته خواهد شد.

1. تعریف فلنج گلودار WN کلاس 150

فلنج گلودار WN (Weld Neck) کلاس 150 به نوعی از فلنج‌های جوشی اطلاق می‌شود که در آن گردنه یا گلودار فلنج به صورت پیوسته به لوله جوش داده می‌شود. این فلنج‌ها برای استفاده در سیستم‌های فشار بالا و محیط‌هایی که نیاز به مقاومت بالا دارند طراحی شده‌اند. کلاس 150 نشان‌دهنده میزان فشار کاری فلنج است، که به معنای تحمل فشار 150 پوند بر اینچ مربع (150 psi) است. فلنج‌های گلودار WN معمولاً برای شرایطی با فشار کاری متوسط یا بالا و دماهای مختلف به کار می‌روند.

2. ویژگی‌های فلنج گلودار WN کلاس 150

فلنج‌های گلودار WN کلاس 150 از ویژگی‌هایی برخوردار هستند که آن‌ها را برای بسیاری از کاربردهای صنعتی مناسب می‌کند. این ویژگی‌ها شامل موارد زیر هستند:

• تحمل فشار بالا: فلنج‌های گلودار WN کلاس 150 به دلیل ساختار و طراحی خاص خود، قادر به تحمل فشارهای کاری تا 150 psi هستند. این فلنج‌ها در سیستم‌های با فشار متوسط و بالا به خوبی عمل می‌کنند.
• ساختار مقاوم به خوردگی: استفاده از استنلس استیل 304 و 316 در ساخت این فلنج‌ها، آن‌ها را در برابر خوردگی، زنگ‌زدگی و شرایط محیطی سخت مقاوم می‌سازد.
• مقاومت به حرارت: فلنج‌های گلودار WN کلاس 150 از نظر دمایی نیز مقاوم هستند و می‌توانند در دماهای بالا، همچنان عملکرد مطلوبی داشته باشند.
• قابلیت جوش‌کاری آسان: فلنج‌های گلودار WN به گونه‌ای طراحی شده‌اند که به راحتی به لوله‌ها جوش داده می‌شوند و این امر نصب آن‌ها را آسان‌تر می‌کند.
• طراحی قوی و مستحکم: طراحی گلودار یا گردنه دار این فلنج‌ها، باعث افزایش استحکام و قدرت تحمل فشار آن‌ها می‌شود و این ویژگی آن‌ها را برای شرایط سخت و محیط‌های فشاری مناسب می‌کند.

3. مواد ساخت فلنج گلودار WN کلاس 150

فلنج‌های گلودار WN کلاس 150 از دو نوع آلیاژ اصلی ساخته می‌شوند که هریک ویژگی‌های خاص خود را دارند:

• استنلس استیل 304: استنلس استیل 304 یکی از پرکاربردترین آلیاژها در ساخت فلنج‌های صنعتی است. این آلیاژ به دلیل خواص ضد زنگ، مقاومت بالا در برابر خوردگی و استحکام خوب در دماهای مختلف، در بسیاری از صنایع مانند شیمیایی، غذایی، دارویی و نفت و گاز مورد استفاده قرار می‌گیرد.
• استنلس استیل 316: استنلس استیل 316 از نظر مقاومت به خوردگی حتی از استنلس استیل 304 نیز بهتر است. این آلیاژ به ویژه در محیط‌های خورنده‌تر مانند محیط‌های دریایی یا سیستم‌های شیمیایی که به اسیدها و بازهای قوی مواجه هستند، مورد استفاده قرار می‌گیرد. همچنین، فلنج‌های گلودار WN از جنس استنلس استیل 316 در شرایط دمایی بالا عملکرد بهتری دارند.

4. فرآیند نصب فلنج گلودار WN کلاس 150

نصب فلنج گلودار WN کلاس 150 معمولاً با جوش‌کاری صورت می‌گیرد. در این فرآیند، فلنج به لوله به وسیله جوش متصل می‌شود و این اتصال به طور دائمی برقرار می‌شود. مزیت این روش نصب این است که اتصالات جوشی معمولاً مقاوم‌تر و محکم‌تر از اتصالات پیچ و مهره‌ای هستند، به ویژه در شرایط فشار بالا. این فرآیند نسبت به اتصالات پیچ و مهره‌ای نیاز به دقت بیشتری دارد و معمولاً توسط جوشکاران حرفه‌ای انجام می‌شود.

5. مزایای فلنج گلودار WN کلاس 150

فلنج‌های گلودار WN کلاس 150 مزایای زیادی دارند که آن‌ها را برای استفاده در پروژه‌های صنعتی جذاب می‌کند:

• تحمل فشار بالا: این فلنج‌ها قادر به تحمل فشارهای نسبتا بالا هستند و به همین دلیل در سیستم‌های فشار بالا به کار می‌روند.
• مقاومت به خوردگی: فلنج‌های گلودار WN از جنس استنلس استیل 304 و 316 مقاوم در برابر خوردگی هستند و در برابر محیط‌های اسیدی، قلیایی و دمای بالا مقاوم می‌باشند.
• نصب و جوش‌کاری آسان: به دلیل طراحی مناسب، فلنج‌های گلودار WN به راحتی به لوله‌ها جوش داده می‌شوند و این امر باعث کاهش زمان و هزینه نصب می‌شود.
• مقاومت در برابر فشارهای مکانیکی: طراحی گلودار این فلنج‌ها باعث افزایش مقاومت آن‌ها در برابر فشارهای مکانیکی و ارتعاشات سیستم می‌شود.
• طول عمر بالا: به دلیل استفاده از استنلس استیل 304 و 316، این فلنج‌ها دارای طول عمر بالایی هستند و به ندرت نیاز به تعویض دارند.

6. معایب فلنج گلودار WN کلاس 150

با وجود مزایای زیاد، فلنج‌های گلودار WN کلاس 150 معایبی نیز دارند:

• هزینه بالا: به دلیل استفاده از مواد مقاوم و طراحی پیچیده‌تر، فلنج‌های گلودار WN کلاس 150 نسبت به سایر انواع فلنج‌ها ممکن است هزینه بالاتری داشته باشند.
• نیاز به جوشکار ماهر: نصب فلنج گلودار WN نیاز به جوشکار ماهر دارد و ممکن است برای پروژه‌هایی که نیازی به مهارت‌های خاص ندارند، انتخاب مناسبی نباشد.
• حجم بزرگ‌تر: این نوع فلنج‌ها نسبت به فلنج‌های دیگر ممکن است حجم بیشتری داشته باشند و در برخی از پروژه‌ها این ویژگی ممکن است محدودیت‌هایی ایجاد کند.

7. کاربردهای فلنج گلودار WN کلاس 150

فلنج‌های گلودار WN کلاس 150 در صنایع مختلفی کاربرد دارند که در آن‌ها نیاز به تحمل فشار بالا و مقاومت در برابر خوردگی و دماهای بالا وجود دارد. برخی از مهم‌ترین کاربردهای این فلنج‌ها عبارتند از:

• صنایع نفت و گاز: فلنج‌های گلودار WN کلاس 150 در سیستم‌های لوله‌کشی نفت و گاز برای اتصال لوله‌ها به یکدیگر و به تجهیزات مختلف مورد استفاده قرار می‌گیرند. این فلنج‌ها به دلیل توانایی تحمل فشار بالا و مقاومت به خوردگی در محیط‌های سخت، در این صنایع بسیار محبوب هستند.
• صنایع پتروشیمی و شیمیایی: در صنایع شیمیایی که معمولاً با مواد خورنده و دمای بالا مواجه هستند، فلنج‌های گلودار WN کلاس 150 از جنس استنلس استیل 316 استفاده می‌شوند تا مقاومت بیشتری در برابر خوردگی و دماهای بالا داشته باشند.
• صنایع غذایی و دارویی: در این صنایع که بهداشت و مقاومت در برابر خوردگی اهمیت دارد، فلنج‌های گلودار WN کلاس 150 از استنلس استیل 304 بسیار مناسب هستند.
• صنایع آبرسانی و فاضلاب: در پروژه‌های آبرسانی و فاضلاب نیز این فلنج‌ها برای اتصال لوله‌ها به یکدیگر استفاده می‌شوند.

استعلام قیمت فلنج گلودار (Weld Neck Flange – WN) استنلس استیل کلاس 150 (304 و 316)

فلنج گلودار (WN) استنلس استیل کلاس 150 یکی از مهم‌ترین فلنج‌ها در خطوط لوله صنعتی با فشار متوسط است. طراحی گلودار این فلنج باعث می‌شود تنش‌های ناشی از فشار و دما به طور یکنواخت در سطح فلنج و لوله توزیع شود و در نتیجه ایمنی، دوام و پایداری سیستم‌های خطوط لوله افزایش یابد.

این فلنج به صورت جوش لب به لوله (Butt Weld) نصب می‌شود و به دلیل اتصال مطمئن و ساختار مقاوم، گزینه‌ای ایده‌آل برای خطوط انتقال سیالات با فشار متوسط در صنایع نفت، گاز، پتروشیمی، داروسازی و صنایع غذایی محسوب می‌شود.

ساخت فلنج از استنلس استیل 304 و 316 مقاومت بسیار بالایی در برابر خوردگی، زنگ‌زدگی، اکسیداسیون و مواد شیمیایی ارائه می‌دهد و باعث افزایش طول عمر و ایمنی سیستم می‌شود.

ویژگی‌ها و مشخصات فنی

• جنس بدنه: استنلس استیل 304 یا 316

• نوع اتصال: گلودار – جوش لب به لوله (Butt Weld)

• کلاس فشار: 150 طبق استاندارد ASME B16.5

• استاندارد ساخت: ASTM A182 / ASME B16.5

• کاربرد: خطوط لوله با فشار متوسط

• محدوده سایز: معمولاً از ½ تا 24 اینچ

• دمای کاری مجاز: تا 500 درجه سانتی‌گراد بسته به آلیاژ و شرایط کاری

مزایا و ویژگی‌های عملکردی

✅ توزیع یکنواخت تنش‌ها و افزایش دوام سیستم
✅ مقاومت بالا در برابر فشار و دما
✅ عملکرد پایدار در محیط‌های خورنده و سیالات شیمیایی
✅ نصب ایمن و اتصال جوشی مطمئن لب به لوله
✅ طول عمر بالا و نیاز کم به نگهداری
✅ مناسب برای خطوط فشار متوسط و پروژه‌های حساس

کاربردها

فلنج گلودار استنلس استیل کلاس 150 در صنایع زیر کاربرد دارد:

• نفت، گاز و پتروشیمی

• پالایشگاه‌ها و نیروگاه‌ها

• صنایع شیمیایی و فرآیندی

• خطوط بخار، آب و مواد شیمیایی با فشار متوسط

• صنایع دارویی و غذایی

ساختار مقاوم و اتصال جوشی مطمئن این فلنج، آن را به گزینه‌ای ایده‌آل برای ایمنی و پایداری خطوط تحت فشار متوسط تبدیل کرده است.

استعلام قیمت و مشاوره تخصصی

برای دریافت قیمت به‌روز فلنج گلودار (WN) استنلس استیل کلاس 150 (304 و 316) و مشاوره در خصوص انتخاب سایز، نوع آلیاژ و استاندارد مناسب پروژه، با کارشناسان شرکت سیال گستر صنعت ماد تماس حاصل فرمایید.

این شرکت تأمین‌کننده معتبر انواع فلنج‌های استنلس استیل و فولادی مطابق با استانداردهای بین‌المللی بوده و محصولات خود را با کیفیت تضمین‌شده، قیمت رقابتی و پشتیبانی فنی کامل ارائه می‌کند.

💡 توجه مهم:
قیمت نهایی فلنج گلودار کلاس 150 بسته به سایز، نوع آلیاژ (304 یا 316) و برند تولیدکننده متفاوت است.
برای دریافت استعلام دقیق و به‌روز قیمت، با کارشناسان فروش سیال گستر صنعت ماد تماس بگیرید.
