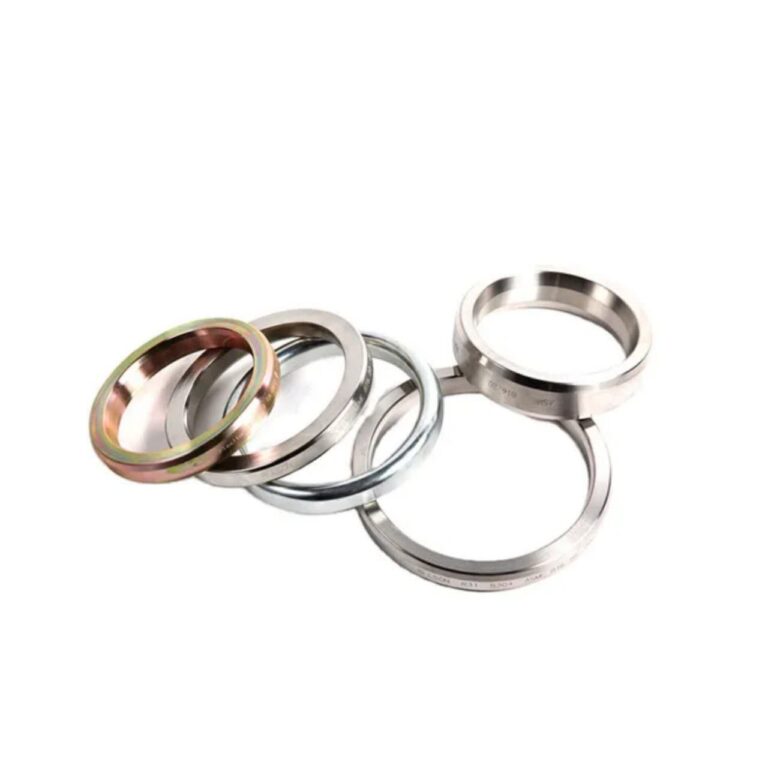

گسکت رینگ جوینت فولادی (Steel Ring Joint Gasket) نوعی گسکت است که برای آببندی در اتصالات فلنجهای صنعتی استفاده میشود. این نوع گسکت به طور خاص برای شرایط فشار و دمای بالا طراحی شده است. گسکتهای RTJ (Ring Joint Gasket) معمولاً در صنایع نفت، گاز و پتروشیمی کاربرد دارند.
واحد RTJ معمولاً دارای انواع مختلفی است که شامل اشکال مختلفی از جمله Octagonal (هشتضلعی) و Oval (بیضوی) میباشد. این انواع مختلف گسکتها به تناسب نیازهای فنی و ساختاری سیستمهای مختلف طراحی شدهاند.
- Octagonal (هشتضلعی): شکل این گسکت به صورت هشتضلعی است که در تماس با فلنج به طور مؤثر عمل میکند. این طراحی معمولاً برای شرایطی که نیاز به آببندی محکم و مقاوم در برابر فشار بالا و دمای زیاد وجود دارد، استفاده میشود.
- Oval (بیضوی): این نوع گسکت دارای شکل بیضی است و بیشتر در اتصالات فلنجهایی که در معرض ارتعاشات یا تغییرات فشار زیاد قرار دارند، استفاده میشود. گسکتهای بیضوی نسبت به گسکتهای هشتضلعی امکان آببندی بهتری را در شرایط خاص فراهم میکنند.
ویژگیها:
- ساخته شده از فولاد ضد زنگ یا آلیاژهای مقاوم
- مناسب برای سیستمهایی که در معرض فشار و دمای بالا هستند
- مناسب برای استفاده در صنایع سنگین، نفت، گاز و پتروشیمی
- طول عمر بالا و مقاومت در برابر خوردگیگسکت رینگ جوینت فولادی OCTAGONAL/OVAL-RTJ (Ring Joint Gasket with Octagonal/Oval shape) یکی از انواع گسکتهای پرکاربرد در صنایع نفت، گاز، پتروشیمی و نیروگاهها است که برای آببندی اتصالات فلنجها در فشار و دماهای بالا طراحی شدهاند. این گسکتها معمولاً به شکل هشتضلعی (Octagonal) یا بیضوی (Oval) هستند و از فولاد با مقاومت بالا ساخته میشوند.
ویژگیها و ساختار گسکت رینگ جوینت فولادی OCTAGONAL/OVAL-RTJ:
- ساختار خاص:
- Octagonal (هشتضلعی): این نوع طراحی گسکت دارای هشت ضلع است که باعث میشود فشار بهطور یکنواخت بر روی گسکت توزیع شود. این نوع گسکت برای فشارهای بسیار بالا و شرایط شدیدتر مناسب است.
- Oval (بیضوی): این نوع طراحی کمی انعطافپذیرتر است و بیشتر برای سیستمهایی استفاده میشود که نیاز به یک آببندی محکم دارند، اما فشار یا دما کمتر از حالت Octagonal است.
- مناسب برای فشار و دمای بالا:
- گسکتهای RTJ بهویژه برای استفاده در سیستمهایی که در فشار و دمای بالا کار میکنند طراحی شدهاند. این گسکتها بهطور مؤثر در برابر فشارهای زیاد مقاوم هستند و میتوانند برای دماهای بسیار بالا (بالای ۴۰۰ درجه سانتیگراد) عمل کنند.
- مقاومت بالا در برابر خوردگی و شرایط سخت:
- به دلیل استفاده از فولاد ضد زنگ یا آلیاژهای مقاوم، گسکتهای RTJ مقاوم در برابر خوردگی و شرایط محیطی سخت هستند. این ویژگی به ویژه در محیطهای شیمیایی و در معرض اسیدها و محلولهای خورنده مهم است.
- جایگزینی مناسب برای سیستمهای فشاری:
- طراحی گسکتهای OCTAGONAL/OVAL-RTJ باعث میشود که بهطور یکنواخت فشار توزیع شده و از نشت سیالات یا گازها جلوگیری شود. این ویژگی بهویژه در سیستمهای صنعتی که تحت فشارهای زیاد کار میکنند، بسیار حیاتی است.
مواد معمول برای گسکتهای RTJ:
گسکتهای OCTAGONAL/OVAL-RTJ معمولاً از متریالهای زیر ساخته میشوند:
گسکتهای رینگ جوینت فولادی با متریالهای A105, P11, و P22 به طور خاص برای استفاده در صنایع با فشار و دمای بالا، از جمله صنایع نفت، گاز، پتروشیمی و نیروگاهها طراحی شدهاند. هرکدام از این متریالها ویژگیها و کاربردهای خاص خود را دارند که بسته به شرایط عملیاتی انتخاب میشوند. در زیر به توضیح هر یک از این متریالها و گسکتهای مرتبط پرداخته میشود:
1. گسکت رینگ جوینت فولادی A105
- متریال: A105 یک فولاد کربنی است که معمولاً برای اتصالات فشار متوسط و پایین در دماهای معمولی استفاده میشود. این ماده برای شرایط فشار و دمای متوسط مناسب است و بیشتر در سیستمهای معمولی و ساده مورد استفاده قرار میگیرد.
- ویژگیها:
- مقاوم در برابر فشارهای متوسط
- مقاومت مناسب در برابر خوردگی در محیطهای غیرخورنده
- مقرون به صرفه برای شرایط کاری با فشار پایین
- کاربردها: گسکتهای رینگ جوینت فولادی A105 در صنعت نفت، گاز، شیمیایی و پتروشیمی برای اتصالات فلنجهایی با فشار متوسط و دماهای معمولی استفاده میشوند.
2. گسکت رینگ جوینت فولادی P11
- متریال: P11 یک فولاد آلیاژی است که به ویژه برای دماهای بالا و شرایط فشار زیاد طراحی شده است. این فولاد حاوی ترکیبات کروم و مولیبدن است که باعث میشود در برابر خوردگی و اکسیداسیون در دماهای بالا مقاوم باشد.
- ویژگیها:
- مقاومت بسیار خوب در برابر دماهای بالا و فشار زیاد
- مقاوم در برابر خوردگی و اکسیداسیون
- مناسب برای استفاده در دماهای بالا (تا حدود ۵۰۰ درجه سانتیگراد)
- کاربردها: گسکتهای رینگ جوینت P11 معمولاً در صنایع نفت و گاز و نیروگاهها استفاده میشوند که در آنها به مقاومت در برابر فشار و دمای بالا نیاز است.
3. گسکت رینگ جوینت فولادی P22
- متریال: P22 مشابه با P11 است اما دارای ترکیب آلیاژی مختلفی است که برای دماهای بسیار بالا و فشارهای شدید طراحی شده است. این فولاد نیز حاوی ترکیبات کروم و مولیبدن است، ولی به طور خاص برای دماهای بالاتر از P11 طراحی شده است.
- ویژگیها:
- بسیار مقاوم در برابر دماهای بالا (تا حدود ۵۴۰ درجه سانتیگراد)
- مقاومت عالی در برابر خوردگی و اکسیداسیون در محیطهای شدید
- مناسب برای شرایط سخت و سیستمهای فشار بالا
- کاربردها: گسکتهای رینگ جوینت فولادی P22 در صنایع حساس مانند نیروگاههای بخاری، صنایع پتروشیمی، و فرآیندهای شیمیایی با دمای بالا و فشار زیاد استفاده میشوند.
مقایسه متریالها:
ویژگی A105 P11 P22 نوع فولاد فولاد کربنی فولاد آلیاژی (کروم-مولیبدن) فولاد آلیاژی (کروم-مولیبدن) مقاومت در برابر دما متوسط (حدود ۴۰۰ درجه سانتیگراد) بالا (حدود ۵۰۰ درجه سانتیگراد) بسیار بالا (حدود ۵۴۰ درجه سانتیگراد) مقاومت در برابر خوردگی مناسب در محیطهای غیرخورنده مقاوم در برابر خوردگی و اکسیداسیون مقاوم در برابر خوردگی و اکسیداسیون کاربردها صنایع با فشار و دمای معمولی صنایع نفت، گاز و نیروگاهها صنایع پتروشیمی، نیروگاههای بخاری انتخاب متریال مناسب:
انتخاب متریال مناسب برای گسکتهای رینگ جوینت بستگی به شرایط عملیاتی سیستم دارد:
- A105 برای کاربردهایی با فشار و دمای معمولی و محیطهای غیرخورنده مناسب است.
- P11 و P22 برای محیطهای با دمای بالا و فشار زیاد، به ویژه در صنایع نفت، گاز و نیروگاهها طراحی شدهاند. P22 معمولاً برای دماهای بسیار بالا مناسبتر است.
نتیجهگیری:
گسکتهای رینگ جوینت فولادی A105, P11, و P22 از لحاظ ویژگیهای فنی و کاربردی تفاوتهایی دارند که باید بر اساس شرایط دما، فشار و نوع سیال در انتخاب آنها دقت شود. گسکتهای P11 و P22 برای شرایط سختتر و فشار و دمای بالاتر مناسبتر هستند، در حالی که A105 برای کاربردهای با فشار و دمای پایینتر مناسب است.
- ساختار خاص:
استعلام قیمت گسکت رینگ جوینت فولادی (RTJ) – OCTAGONAL / OVAL
گسکت رینگ جوینت (Ring Type Joint – RTJ) نوعی گسکت صنعتی با طراحی ویژه است که برای ایجاد آببندی مطمئن بین فلنجهای فشار بالا استفاده میشود. این گسکت از فلز فولادی با دقت ماشینکاری شده ساخته شده و با طراحی OCTAGONAL یا OVAL، توانایی تحمل فشارهای بسیار بالا و دماهای شدید را داراست.
گسکتهای RTJ معمولاً در صنایع نفت، گاز، پتروشیمی، نیروگاهها و پروژههای حساس با استاندارد ASME B16.20 کاربرد دارند و جایگزین مطمئنی برای گسکتهای اسپیرال وند در شرایط فشار بالا هستند.
ویژگیها و مشخصات فنی
-
جنس گسکت: فولاد کربنی یا فولاد ضدزنگ
-
نوع گسکت: OCTAGONAL یا OVAL
-
استاندارد ساخت: ASME B16.20 / API 601
-
کاربرد فشار: مناسب برای کلاسهای 900، 1500، 2500 و بالاتر
-
دمای کاری: قابل استفاده در بازه -200 تا +600 درجه سانتیگراد (بسته به جنس فلز)
-
نوع فلنج قابل نصب: RTJ Flange (Ring Type Joint)
مزایا
✅ مقاومت بسیار بالا در برابر فشار و دما
✅ آببندی ایمن و کاهش خطر نشتی
✅ مناسب برای سیالات خورنده و خطوط حساس
✅ نصب و تعویض سریع و آسان
✅ عمر طولانی و نیاز کم به سرویس
کاربردها
گسکتهای RTJ OCTAGONAL / OVAL فولادی در صنایع زیر کاربرد دارند:
-
پالایشگاهها و پتروشیمیها
-
خطوط انتقال بخار و گاز تحت فشار بالا
-
نیروگاهها و صنایع انرژی
-
صنایع شیمیایی و فرآوری مواد
-
پروژههای صنعتی حساس و فشار بالا
نکات مهم در انتخاب
-
نوع گسکت (OCTAGONAL یا OVAL) باید مطابق با فلنج RTJ انتخاب شود.
-
سایز و کلاس فشار فلنج تعیینکننده ابعاد دقیق گسکت است.
-
جنس فلز گسکت باید با شرایط دما و نوع سیال سازگار باشد.
استعلام قیمت و مشاوره
قیمت گسکت رینگ جوینت فولادی OCTAGONAL/OVAL بسته به موارد زیر متفاوت است:
-
سایز و کلاس فشار فلنج
-
نوع گسکت (OCTAGONAL یا OVAL)
-
جنس فلز (فولاد کربنی یا فولاد ضدزنگ)
-
برند و کشور تولیدکننده
برای دریافت قیمت روز و مشاوره تخصصی فنی با کارشناسان شرکت سیال گستر صنعت ماد تماس حاصل فرمایید.
مزایای خرید از سیال گستر صنعت ماد
✅ محصولات مطابق با استانداردهای بینالمللی
✅ کیفیت تضمینشده با تستهای کنترل کیفی دقیق
✅ قیمت رقابتی و تحویل سریع
✅ پشتیبانی فنی و مشاوره تخصصی رایگان
💡 جمعبندی:
گسکت RTJ OCTAGONAL/OVAL فولادی بهترین انتخاب برای خطوط فشار بالا است که با طراحی مهندسی دقیق و جنس فلزی مقاوم، آببندی ایمن و عملکرد قابل اعتماد در صنایع حساس را تضمین میکند.
