تبدیل فولادی رده 40 جوشی WPHY

تبدیل فولادی رده 40 جوشی و استانداردهای STEM A860 WPHY 42، 52، 60، 65، 70

مقدمه

تبدیل‌های فولادی جوشی یکی از مهم‌ترین اتصالات در صنایع نفت، گاز، پتروشیمی و خطوط لوله انتقال سیالات تحت فشار هستند. این قطعات وظیفه تغییر قطر خطوط لوله را بر عهده دارند و نقش مهمی در توزیع فشار و کاهش تنش‌های مکانیکی دارند. در این مقاله، به بررسی تبدیل فولادی رده 40 جوشی و استانداردهای مرتبط با آن، به‌ویژه ASTM A860 WPHY 42، 52، 60، 65، 70 پرداخته خواهد شد.

تبدیل فولادی رده 40 جوشی چیست؟

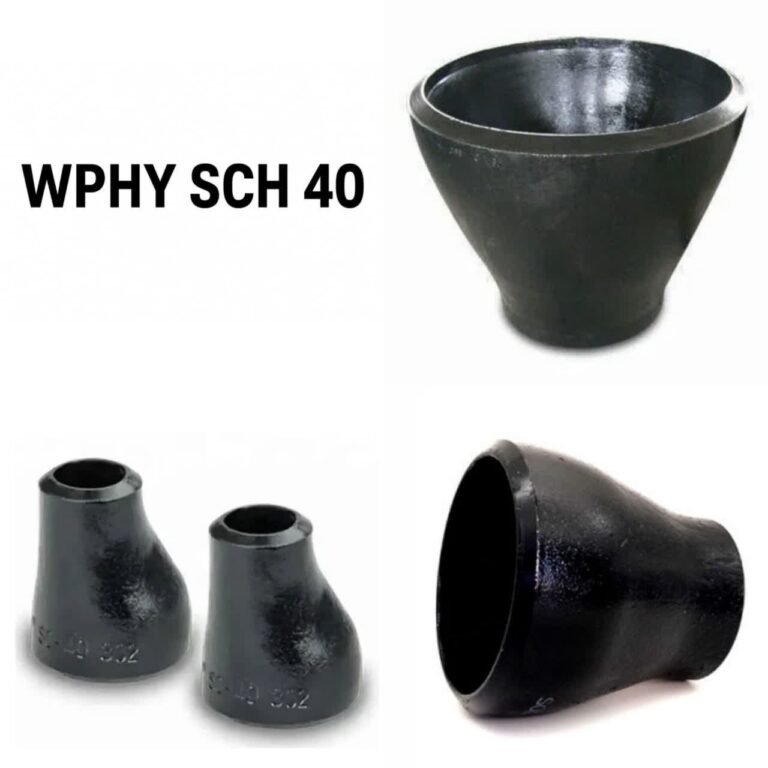

تبدیل‌های جوشی رده 40 (Schedule 40) از فولادهای کربنی و کم‌آلیاژی تولید می‌شوند و به دلیل استحکام بالا و مقاومت در برابر خوردگی، در خطوط انتقال سیالات استفاده می‌شوند. این اتصالات معمولاً در دو نوع هم‌مرکز (Concentric) و غیرهم‌مرکز (Eccentric) تولید می‌شوند و بسته به نوع کاربری و فشار عملیاتی، از مواد و استانداردهای مختلفی تبعیت می‌کنند.

استاندارد ASTM A860 WPHY

استاندارد ASTM A860 یکی از استانداردهای معتبر برای تولید اتصالات جوشی با استحکام بالا در خطوط لوله است. این استاندارد به طور خاص بر روی اتصالاتی که نیاز به استحکام کششی بالا و مقاومت در برابر فشار زیاد دارند، تمرکز دارد. WPHY مخفف Wrought Pipe High Yield است که نشان‌دهنده اتصالات لوله‌ای آهنگری شده با مقاومت بالا است.

رده‌های مختلف WPHY

استاندارد ASTM A860 شامل چندین گرید مختلف است که بر اساس حداقل استحکام تسلیم (Yield Strength) دسته‌بندی می‌شوند:

1. WPHY 42 – حداقل استحکام تسلیم: 42,000 psi (290 MPa)
2. WPHY 52 – حداقل استحکام تسلیم: 52,000 psi (359 MPa)
3. WPHY 60 – حداقل استحکام تسلیم: 60,000 psi (414 MPa)
4. WPHY 65 – حداقل استحکام تسلیم: 65,000 psi (448 MPa)
5. WPHY 70 – حداقل استحکام تسلیم: 70,000 psi (483 MPa)

خواص و ویژگی‌های تبدیل‌های فولادی ASTM A860 WPHY

این اتصالات دارای ویژگی‌های مهمی هستند که باعث استفاده گسترده آن‌ها در صنایع مختلف شده است:

1. استحکام بالا: قابلیت تحمل فشار و تنش‌های مکانیکی زیاد.
2. مقاومت در برابر خوردگی: به دلیل استفاده از آلیاژهای مقاوم در برابر خوردگی، برای محیط‌های خورنده مناسب هستند.
3. دوام و طول عمر بالا: با توجه به فرآیند تولید و مواد اولیه، این اتصالات دارای عمر مفید طولانی هستند.
4. قابلیت جوشکاری عالی: برای اتصال به سایر لوله‌ها از طریق جوشکاری مناسب هستند.

فرآیند تولید و کنترل کیفیت

تولید تبدیل‌های جوشی طبق استاندارد ASTM A860 نیازمند رعایت مراحل دقیق و کنترل کیفیت مستمر است. برخی از مهم‌ترین مراحل شامل موارد زیر است:

1. انتخاب مواد اولیه مناسب: فولادهای کم‌آلیاژی و کربنی با ترکیب شیمیایی مشخص.
2. فرآیند آهنگری (Forging): برای بهبود خواص مکانیکی و افزایش استحکام.
3. عملیات حرارتی (Heat Treatment): شامل نرماله کردن (Normalizing) یا کوئنچ و تمپر (Quenching & Tempering) برای بهبود خواص متالورژیکی.
4. کنترل ابعادی و غیرمخرب: شامل تست‌های التراسونیک (UT)، رادیوگرافی (RT)، و تست‌های مکانیکی مانند کشش و سختی‌سنجی.

کاربردهای تبدیل فولادی رده 40 جوشی

این تبدیل‌ها در صنایع مختلف کاربرد دارند، از جمله:

• صنایع نفت و گاز: برای خطوط انتقال نفت خام، گاز طبیعی و محصولات پالایشگاهی.
• پتروشیمی: برای انتقال مواد شیمیایی خورنده و تحت فشار.
• نیروگاه‌ها: در سیستم‌های بخار و خطوط انتقال حرارت بالا.
• صنایع آب و فاضلاب: جهت خطوط انتقال آب و فاضلاب صنعتی و شهری.

نتیجه‌گیری

تبدیل‌های فولادی رده 40 جوشی، به‌ویژه آن‌هایی که مطابق با استاندارد ASTM A860 WPHY تولید می‌شوند، از جمله اتصالات حیاتی در خطوط انتقال تحت فشار هستند. این اتصالات به دلیل استحکام بالا، مقاومت در برابر خوردگی و قابلیت جوشکاری مناسب، در صنایع مختلف مورد استفاده قرار می‌گیرند. انتخاب گرید مناسب از میان WPHY 42، 52، 60، 65، 70 بسته به شرایط عملیاتی، فشار و محیط کاری انجام می‌شود تا بهترین عملکرد و ایمنی سیستم تضمین گردد.

استعلام قیمت تبدیل فولادی رده 40 جوشی A860 WPHY 42/52/60/65/70

تبدیل فولادی جوشی رده 40 از اتصالات پرکاربرد در خطوط لوله صنعتی است که امکان اتصال لوله‌هایی با قطرهای متفاوت را فراهم می‌کند. این محصول از فولاد کربنی با استاندارد A860 WPHY 42/52/60/65/70 تولید شده و به‌صورت جوشی (Butt Weld) طراحی می‌شود تا اتصال مطمئن، استحکام بالا و آب‌بندی کامل را در خطوط فشار متوسط تا بالا تضمین کند.

تبدیل رده 40 با ضخامت استاندارد دیواره، برای خطوط انتقال نفت، گاز، پتروشیمی، بخار و سایر سیالات صنعتی مناسب بوده و به دلیل ساختار مقاوم، طول عمر بالایی دارد.

ویژگی‌های فنی

• جنس بدنه: فولاد کربنی A860 WPHY 42/52/60/65/70

• نوع اتصال: جوشی (Butt Weld)

• رده (Schedule): 40

• نوع: تبدیل هم مرکز یا غیر هم مرکز

• کاربرد: اتصال لوله‌هایی با قطرهای متفاوت در خطوط فشار متوسط تا بالا

مزایا

• تحمل مناسب فشار و دمای کاری

• اتصال مطمئن و بدون نشتی

• نصب آسان و جوش‌پذیری مطلوب

• طول عمر بالا و کاهش هزینه‌های نگهداری

استعلام قیمت و مشاوره تخصصی

برای اطلاع از قیمت تبدیل فولادی رده 40 جوشی A860 WPHY 42/52/60/65/70 و دریافت مشاوره فنی در خصوص انتخاب سایز، رده و برند مناسب پروژه، با کارشناسان شرکت سیال گستر صنعت ماد تماس بگیرید.

این شرکت تأمین‌کننده معتبر انواع اتصالات جوشی و مانیسمان فولادی و استنلس استیل مطابق با استانداردهای بین‌المللی است و آماده ارائه محصولات با کیفیت بالا، قیمت رقابتی و مشاوره تخصصی برای پروژه‌های صنعتی می‌باشد.

توجه مهم

قیمت نهایی تبدیل‌ها به سایز، نوع (هم مرکز یا غیر هم مرکز)، رده و برند تولیدکننده بستگی دارد.
برای دریافت نرخ دقیق و به‌روز، لطفاً با کارشناسان فروش سیال گستر صنعت ماد تماس حاصل فرمایید.
