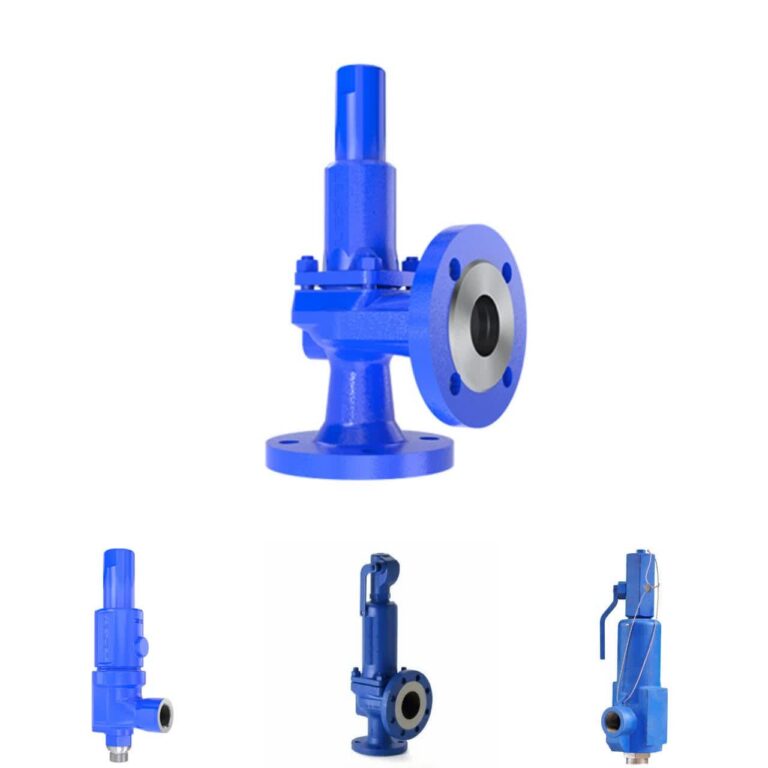

شیر اطمینان(سفتی ولو) فولادی

شیر اطمینان یا سفتی ولو (Safety Valve) یکی از مهم‌ترین اجزای سیستم‌های صنعتی است که در مواقع ضروری برای جلوگیری از فشار زیاد در سیستم‌های لوله‌کشی و تجهیزات فشار بالا طراحی شده است. این شیرها برای محافظت از تجهیزات و دستگاه‌ها در برابر فشار غیرمجاز و خطرناک عمل می‌کنند و به‌طور ویژه در سیستم‌های فشار بالا و حتی در برخی سیستم‌های فشار پایین استفاده می‌شوند. در این متن، به بررسی ویژگی‌ها، کاربردها، انواع و مشخصات فنی شیر اطمینان فولادی کربن استیل فلنج‌دار دنده‌ای کلاس 150، 300، 600، 900، 1500، و PN10، 16، 25، 40 تنظیم فشار کاری پرداخته می‌شود.

شیر اطمینان (Safety Valve) که با متریال‌های مختلف ساخته می‌شود، یکی از اجزای مهم در سیستم‌های فشار بالا برای ایمنی است. در مورد متریال‌های ذکر شده:

1. A216 WCB: این متریال یکی از استانداردهای فولادی چدنی است که معمولاً برای ساخت قطعات تحت فشار استفاده می‌شود. این آلیاژ معمولاً برای دماهای بالا و فشارهای زیاد مناسب است و مقاومت خوبی در برابر خوردگی و سایش دارد. بیشتر در صنعت نفت، گاز و پتروشیمی کاربرد دارد.
2. A105: این هم یک نوع فولاد کربنی است که بیشتر برای ساخت شیرها و اتصالات استفاده می‌شود. مقاومت به خوردگی خوبی در دماهای معمولی دارد، اما در دماهای بسیار بالا یا شرایط خاص ممکن است نیاز به مواد خاص‌تری باشد.

چدن‌هایی که با این متریال‌ها ساخته می‌شوند، معمولاً برای استفاده در سیستم‌هایی که نیاز به ایمنی و جلوگیری از افزایش فشار دارند، انتخاب می‌شوند. شیرهای اطمینان از این جهت مهم هستند که در مواقعی که فشار در سیستم به حد خطرناکی رسید، باز شده و اجازه خروج فشار اضافی را می‌دهند.

این شیرها با استفاده از متریال‌های مقاوم مانند A216 WCB و A105 ساخته می‌شوند تا در شرایط سخت و تحت فشار، عملکرد قابل اعتماد داشته باشند.

معرفی شیر اطمینان فولادی کربن استیل فلنج‌دار دنده‌ای

شیر اطمینان فولادی کربن استیل فلنج‌دار دنده‌ای یکی از انواع شیرهای اطمینان است که برای محافظت از تجهیزات تحت فشار در سیستم‌های صنعتی طراحی شده است. این شیرها معمولاً از فولاد کربن استیل ساخته می‌شوند که ویژگی‌هایی مانند استحکام بالا، مقاومت در برابر فشار و خوردگی را فراهم می‌آورد. همچنین این شیرها به‌طور معمول دارای دو نوع اتصال هستند: فلنج‌دار و دنده‌ای.

• اتصال فلنج‌دار: در این نوع اتصال، شیر اطمینان به لوله‌ها یا تجهیزات از طریق فلنج‌ها متصل می‌شود. این نوع اتصال معمولاً در سیستم‌هایی که فشار بالا دارند یا در شرایط کاری سخت استفاده می‌شود.
• اتصال دنده‌ای: در این نوع اتصال، شیر به لوله‌ها از طریق دنده‌ها متصل می‌شود که برای فشارهای کمتر و نصب راحت‌تر مناسب است.

کلاس‌های فشار (Pressure Classes)

شیرهای اطمینان معمولاً در کلاس‌های فشار مختلفی تولید می‌شوند که نشان‌دهنده حداکثر فشاری است که شیر قادر به تحمل آن است. این کلاس‌ها عبارتند از:

1. کلاس 150: این کلاس برای سیستم‌هایی با فشار کاری نسبتاً کم مناسب است.
2. کلاس 300: این کلاس برای سیستم‌هایی با فشار متوسط مناسب است.
3. کلاس 600: برای سیستم‌هایی با فشار بالاتر، این کلاس استفاده می‌شود.
4. کلاس 900: شیرهایی با این کلاس فشار برای سیستم‌هایی با فشار کاری بسیار بالا طراحی شده‌اند.
5. کلاس 1500: این کلاس برای سیستم‌هایی که فشار فوق‌العاده بالایی دارند، استفاده می‌شود.

این کلاس‌ها به‌طور معمول طبق استاندارد ASME (American Society of Mechanical Engineers) تعیین می‌شوند و تأثیر زیادی در ابعاد و ضخامت دیواره‌های شیر دارند.

PN (Pressure Nominal)

شیرهای اطمینان همچنین می‌توانند با مقادیر مختلف PN (Nominal Pressure) در دسترس باشند. این مقادیر معمولاً در واحد بار یا MPa بیان می‌شوند و نشان‌دهنده فشار اسمی شیر هستند. مقادیر PN متداول عبارتند از:

• PN10: مناسب برای فشارهای کم (حدود 10 بار)
• PN16: مناسب برای فشارهای متوسط (حدود 16 بار)
• PN25: برای سیستم‌هایی با فشار بالاتر (حدود 25 بار)
• PN40: برای فشارهای بسیار بالا (حدود 40 بار)

این مقادیر به‌طور معمول با استانداردهای DIN یا EN تطابق دارند و برای تعیین ظرفیت عملکردی شیرهای اطمینان استفاده می‌شوند.

عملکرد و کاربرد شیر اطمینان

شیر اطمینان یا سفتی ولو در سیستم‌های تحت فشار، به‌ویژه در صنایع نفت، گاز، پتروشیمی، انرژی، آب و فاضلاب و سایر صنایع حساس به فشار بالا، بسیار حائز اهمیت است. شیرهای اطمینان برای جلوگیری از خطرات ناشی از فشار زیاد در سیستم‌ها طراحی شده‌اند. زمانی که فشار سیستم به حد خطرناکی برسد، این شیرها به‌طور خودکار باز می‌شوند و اجازه می‌دهند تا مقداری از سیال (گاز یا مایع) از سیستم خارج شود و فشار کاهش یابد.

کاربردهای شیر اطمینان شامل:

1. پالایشگاه‌ها و صنایع پتروشیمی: در این صنایع، شیرهای اطمینان برای محافظت از مخازن و خطوط لوله در برابر فشار زیاد استفاده می‌شوند.
2. سیستم‌های نیروگاهی: در نیروگاه‌ها، شیرهای اطمینان برای حفظ ایمنی سیستم‌های بخار، آب و گاز به کار می‌روند.
3. صنایع غذایی و دارویی: در این صنایع، برای جلوگیری از افزایش فشار در سیستم‌های تحت فشار استفاده می‌شود.
4. سیستم‌های تبرید: در صنایع تبرید و تهویه مطبوع، شیرهای اطمینان به‌طور گسترده برای کنترل فشار در سیستم‌های فشرده‌سازی گاز استفاده می‌شوند.

ویژگی‌ها و مزایای شیر اطمینان فولادی کربن استیل

شیرهای اطمینان فولادی کربن استیل فلنج‌دار دنده‌ای دارای ویژگی‌ها و مزایای خاصی هستند که آنها را برای استفاده در صنایع مختلف مناسب می‌سازد. این ویژگی‌ها عبارتند از:

• مقاومت بالا در برابر فشار: فولاد کربن استیل به‌طور طبیعی دارای مقاومت بالایی در برابر فشارهای بالا است.
• دوام طولانی‌مدت: این نوع شیرها معمولاً عمر طولانی دارند و می‌توانند در شرایط سخت کاری عملکرد مطلوبی داشته باشند.
• مقاومت در برابر خوردگی: اگرچه فولاد کربن استیل به اندازه فولاد ضدزنگ مقاوم در برابر خوردگی نیست، اما در بسیاری از محیط‌ها، مقاومت مناسبی را ارائه می‌دهد.
• قابلیت اطمینان بالا: شیرهای اطمینان از جمله تجهیزاتی هستند که در شرایط اضطراری باید به‌طور دقیق عمل کنند، و فولاد کربن استیل به دلیل استحکام و کیفیت ساخت، این ویژگی را فراهم می‌آورد.
• سازگاری با استانداردهای بین‌المللی: این شیرها مطابق با استانداردهای ASME، DIN و API تولید می‌شوند که این موضوع باعث می‌شود در صنایع مختلف بین‌المللی قابل استفاده باشند.

تنظیم فشار کاری شیر اطمینان

تنظیم فشار کاری شیر اطمینان یکی از مهم‌ترین ویژگی‌های آن است. این شیرها معمولاً با یک تنظیم‌کننده فشار طراحی می‌شوند که می‌تواند فشار کاری را بر اساس نیاز سیستم تنظیم کند. تنظیمات فشار کاری شیر اطمینان معمولاً در محدوده‌ای خاص قرار دارد که با توجه به نوع سیستم و نیاز به محافظت از آن، قابل تغییر است.

در نهایت، شیرهای اطمینان فولادی کربن استیل فلنج‌دار دنده‌ای، به‌ویژه در کلاس‌های فشار مختلف (150، 300، 600، 900، 1500) و PNهای مختلف (10، 16، 25، 40)، یکی از مهم‌ترین ابزارها برای ایمنی سیستم‌های تحت فشار در صنایع مختلف هستند و نقش حیاتی در حفظ سلامت و کارایی تجهیزات دارند.

استعلام قیمت شیر اطمینان (Safety Valve) فولادی

شیر اطمینان فولادی (Steel Safety Valve) از تجهیزات ضروری در سیستم‌های تحت فشار است که وظیفه دارد در صورت افزایش بیش از حد فشار، به‌صورت خودکار باز شده و فشار اضافی را تخلیه کند تا از آسیب به تجهیزات و خطوط جلوگیری شود.

این نوع شیر معمولاً از فولاد کربنی (A216 WCB / A105) یا فولاد آلیاژی مقاوم در برابر حرارت ساخته می‌شود و در صنایع نفت، گاز، پتروشیمی، نیروگاهی و بخار به‌طور گسترده مورد استفاده قرار می‌گیرد.

ویژگی‌ها و مشخصات فنی

• جنس بدنه: فولاد کربنی یا آلیاژی (WCB / A105 / F11 / F22)

• نوع اتصال: فلنجدار، دنده‌ای یا ساکت ولد

• کلاس فشار: 150 تا 2500 طبق استاندارد ASME

• جنس دیسک و سیت: استنلس استیل ضد سایش

• عملکرد: فنری خودکار یا پایلوت‌دار

• استاندارد طراحی: API 520 / API 526 / ASME Section VIII

مزایا و کاربرد

✅ مقاومت بالا در برابر فشار و دما
✅ عملکرد دقیق و ایمن در افزایش فشار
✅ نصب آسان و قابلیت تنظیم فشار بازشدن
✅ طول عمر بالا و نیاز کم به تعمیرات

کاربردها:
در بویلرها، کمپرسورها، خطوط بخار و سیستم‌های فرآیندی جهت محافظت از تجهیزات در برابر فشار بیش‌ازحد.

استعلام قیمت و مشاوره

برای دریافت قیمت روز شیر اطمینان فولادی و انتخاب مدل مناسب متناسب با فشار کاری، نوع سیال و شرایط پروژه، با کارشناسان شرکت سیال گستر صنعت ماد تماس حاصل فرمایید.

این مجموعه عرضه‌کننده معتبر شیرآلات صنعتی و ایمنی از برندهای معتبر جهانی است و محصولات خود را با کیفیت تضمین‌شده، قیمت رقابتی و مشاوره فنی تخصصی ارائه می‌دهد.

💡 توجه: قیمت نهایی بسته به سایز، کلاس فشار، برند و متریال شیر متغیر است. برای استعلام دقیق و فوری، با واحد فروش سیال گستر صنعت ماد در تماس باشید.
