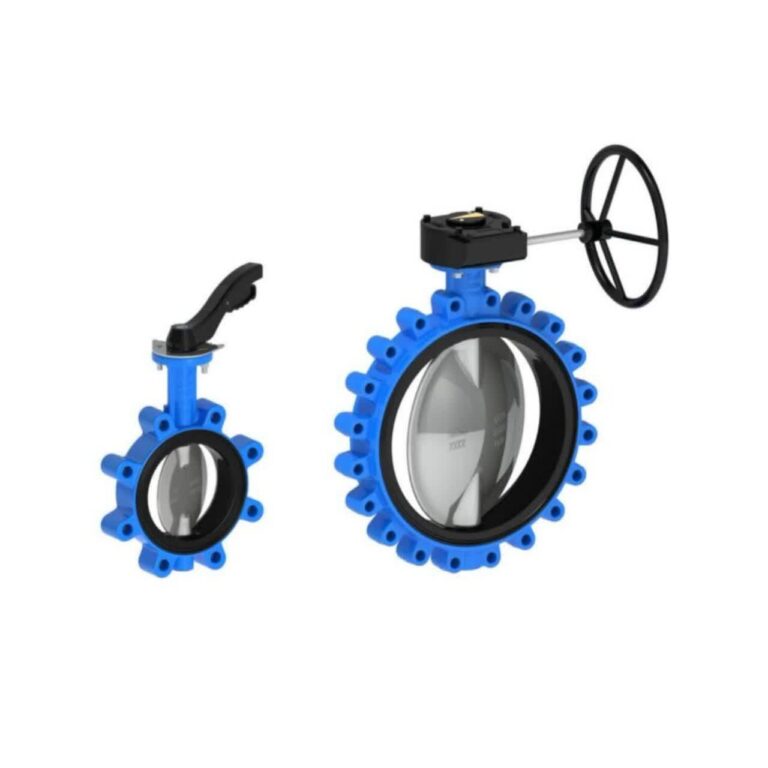

شیر پروانه ای لاگ چدنی pn-16

شیر پروانه‌ای لاگ چدنی با کلاس فشاری PN-16 یکی از انواع شیرآلات صنعتی است که برای کنترل جریان سیالات در خطوط لوله استفاده می‌شود. این نوع شیر دارای بدنه‌ای از جنس چدن (Cast Iron) است و با طراحی لاگ (Lug Type) امکان نصب آسان بین فلنج‌ها را دارد.

مشخصات فنی:

• جنس بدنه: چدن (GG25 یا GGG40)
• کلاس فشاری: PN-16 (تحمل فشار تا 16 بار)
• نوع اتصال: لاگ (Lug Type) با سوراخ‌های رزوه‌دار برای نصب فلنج
• جنس دیسک: چدن، استیل ضد زنگ یا آلومینیوم برنز
• جنس آب‌بند: EPDM، NBR، PTFE بسته به نوع سیال
• کاربرد: آب، هوا، فاضلاب، سیالات شیمیایی سبک

مزایا:

• نصب آسان بدون نیاز به باز کردن کامل لوله
• مقاومت بالا در برابر خوردگی و فشار
  • صنایع آب و فاضلاب: انتقال و کنترل جریان آب و فاضلاب
  • سیستم‌های تهویه مطبوع (HVAC): کنترل جریان هوا و مایعات
  • صنایع نفت، گاز و پتروشیمی: کنترل سیالات شیمیایی و سوخت‌ها
  • صنایع غذایی و دارویی: با آب‌بندهای بهداشتی مثل PTFE
  • سیستم‌های آتش‌نشانی: به دلیل سرعت عملکرد بالا و نصب آسان
    1. نصب و نگهداری آسان: طراحی لاگ اجازه می‌دهد تا شیر بدون نیاز به جداسازی کامل لوله، نصب و تعویض شود.
    2. مقاومت بالا: بدنه چدنی با روکش‌های مقاوم، در برابر خوردگی و فشار مقاوم است.
    3. کنترل جریان: امکان کنترل دقیق و سریع جریان سیالات با باز و بسته کردن دیسک.
    4. قابلیت نصب فلنجی: مناسب برای اتصال به خطوط لوله فلنج‌دار در سیستم‌های تحت فشار.
    5. طول عمر بالا: استفاده از مواد مقاوم در برابر سایش و خوردگی.
       • جنس بدنه: چدن خاکستری (GG25) یا چدن داکتیل (GGG40)
       • کلاس فشاری: PN-16 (تحمل فشار تا 16 بار)
       • نوع اتصال: لاگ (Lug Type) با سوراخ‌های رزوه‌دار برای اتصال مستقیم به فلنج‌ها
       • دیسک: استیل ضد زنگ (Stainless Steel)، چدن با روکش نیکل یا آلومینیوم برنز
       • جنس آب‌بند: لاستیک EPDM، NBR یا تفلون (PTFE) برای مقاومت در برابر مواد شیمیایی و دمای بالا
       • دمای کاری: معمولاً بین -10 تا +120 درجه سانتی‌گراد (بسته به جنس آب‌بند)
       • عملگر (اکچویتور): دستی (دسته اهرمی)، گیربکسی، پنوماتیکی یا برقیمناسب برای سیستم‌های آب‌رسانی، فاضلاب و تهویه


         شیر پروانه‌ای لاگ چدنی PN-16

         شیر پروانه‌ای لاگ چدنی (Butterfly Valve Lug Type Cast Iron PN-16) یکی از انواع شیرآلات صنعتی است که برای کنترل، قطع و وصل جریان سیالات در خطوط لوله استفاده می‌شود. این نوع شیر با بدنه چدنی و طراحی لاگ، به دلیل مقاومت بالا و نصب آسان، در صنایع مختلف کاربرد دارد.

         ویژگی‌ها و مشخصات فنی

       مزایای

    کاربردها

• تفاوت شیر پروانه‌ای لاگ با سایر انواع

  • شیر پروانه‌ای ویفر (Wafer): فقط بین فلنج‌ها قرار می‌گیرد و نیاز به پیچ و مهره برای نصب دارد.
  • شیر پروانه‌ای فلنج‌دار: اتصال مستقیم با فلنج و مناسب برای فشارهای بالا.

  • شیر پروانه‌ای لاگ چدنی PN-16 از متریال‌های مختلفی برای قسمت‌های مختلف خود ساخته می‌شود تا مقاومت و عملکرد مطلوبی در شرایط کاری متفاوت داشته باشد. در ادامه، جزئیات متریال این نوع شیر را بررسی می‌کنیم:

    1. بدنه (Body)

    • چدن خاکستری (Cast Iron – GG25): برای مصارف عمومی با فشار و دمای معمولی
    • چدن داکتیل (Ductile Iron – GGG40/GGG50): مقاوم‌تر در برابر فشار و ضربه، مناسب برای سیالات با فشار بالاتر
    • روکش بدنه: اغلب با اپوکسی (Epoxy Coating) پوشش داده می‌شود تا در برابر خوردگی مقاوم شود

    2. دیسک (Disc)

    • چدن داکتیل با روکش نیکل (Ductile Iron with Nickel Plating): مقاوم در برابر خوردگی و سایش
    • استنلس استیل (Stainless Steel – SS304/SS316): مناسب برای سیالات شیمیایی و خورنده
    • آلومینیوم برنز (Aluminum Bronze): مناسب برای آب دریا و محیط‌های خورنده

    3. آب‌بند (Seat/Liner)

    • EPDM (اتیلن پروپیلن دی‌ان منومر): مقاوم در برابر آب، بخار و برخی مواد شیمیایی
    • NBR (نیتریل): مقاوم در برابر روغن‌ها و سوخت‌ها
    • PTFE (تفلون): مقاوم در برابر مواد شیمیایی قوی و دماهای بالا
    • Viton: مقاوم در برابر مواد شیمیایی خاص و دماهای بالا

    4. شفت (Shaft/Stem)

    • استنلس استیل (Stainless Steel – SS410/SS304/SS316): مقاوم در برابر خوردگی و زنگ‌زدگی
    • فولاد کربنی با روکش ضد خوردگی: برای کاربردهای عمومی و اقتصادی

    5. اهرم یا گیربکس (Handle/Gearbox)

    • فولاد کربنی با روکش اپوکسی: برای کاربری دستی
    • استنلس استیل: برای محیط‌های خورنده یا بهداشتیشیر پروانه‌ای لاگ: با سوراخ‌های رزوه‌دار، امکان اتصال مستقل به هر طرف خط لوله را می‌دهد

    جمع‌بندی

    قطعه	جنس رایج	ویژگی‌ها
    بدنه	چدن خاکستری، چدن داکتیل	مقاوم در برابر فشار و ضربه
    دیسک	چدن داکتیل با روکش نیکل، استیل، آلومینیوم برنز	مقاومت در برابر سایش و خوردگی
    آب‌بند	EPDM، NBR، PTFE، Viton	سازگاری با انواع سیالات
    شفت	استنلس استیل، فولاد کربنی	مقاومت مکانیکی و ضد خوردگی
    اهرم/گیربکس	فولاد با روکش اپوکسی، استیل	دوام و مقاومت در برابر شرایط محیطی

    استعلام قیمت شیر پروانه‌ای چدنی لاگ PN16

    شیر پروانه‌ای چدنی لاگ (Lug Type Butterfly Valve) کلاس PN16 یکی از پرکاربردترین شیرآلات صنعتی است که برای کنترل و قطع جریان سیالات در خطوط لوله با فشار متوسط طراحی شده است. بدنه چدنی این شیر مقاومت مناسبی در برابر خوردگی، سایش و فشار متوسط دارد و در صنایع مختلف قابل استفاده است.

    طراحی لاگ تایپ امکان نصب شیر بین فلنج‌ها از هر دو طرف را فراهم می‌کند و قابلیت باز و بسته شدن سریع با چرخش 90 درجه، آن را به گزینه‌ای مناسب برای سیستم‌های صنعتی با نیاز به کنترل دقیق جریان تبدیل کرده است.

    ویژگی‌های فنی

    • جنس بدنه و دیسک: چدن مقاوم به فشار و خوردگی

    • نوع اتصال: لاگ (Lug Type)

    • کلاس فشار: PN16

    • نوع آب‌بندی: EPDM یا NBR بر اساس نوع سیال

    • مکانیزم عملکرد: دستی (Lever / Gearbox) یا پنوماتیکی

    • کاربرد: خطوط انتقال آب، فاضلاب، بخار، گاز و سیالات غیرخورنده

    مزایا و نقاط قوت

    • مقاومت قابل قبول در برابر خوردگی و سایش برای خطوط با فشار متوسط

    • طراحی سبک و مستحکم، مناسب برای نصب سریع

    • نصب آسان بین فلنج‌ها با دسترسی دوطرفه

    • عملکرد سریع و دقیق با چرخش ۹۰ درجه

    • کاهش هزینه‌های نگهداری و طول عمر مناسب

    کاربرد در صنایع

    شیر پروانه‌ای چدنی لاگ PN16 در صنایع زیر کاربرد گسترده‌ای دارد:

    • صنایع آب و فاضلاب

    • صنایع غذایی و دارویی

    • سیستم‌های گرمایشی و سرمایشی

    • کارخانه‌های شیمیایی و خطوط فرآوری مواد غیرخورنده

    • سیستم‌های عمومی انتقال سیالات با فشار متوسط

    استعلام قیمت و مشاوره تخصصی

    برای دریافت قیمت به‌روز شیر پروانه‌ای چدنی لاگ PN16 و مشاوره در خصوص انتخاب سایز، نوع عملگر و برند مناسب پروژه، با کارشناسان شرکت سیال گستر صنعت ماد تماس بگیرید.

    این شرکت تأمین‌کننده معتبر انواع شیرآلات چدنی، فولادی و استنلس استیل مطابق با استانداردهای بین‌المللی است و آماده ارائه محصولات با کیفیت، قیمت رقابتی و مشاوره فنی تخصصی برای پروژه‌های صنعتی می‌باشد.

    نکات مهم

    • قیمت نهایی شیر پروانه‌ای چدنی بسته به سایز، نوع عملگر، برند و متریال آب‌بندی متفاوت است.

    • برای دریافت نرخ دقیق و استعلام فوری، تماس مستقیم با کارشناسان فروش الزامی است.
