قیمت شیر پروانه ای کیستون Keystone

قیمت شیر پروانه‌ای کیستون Keystone | انواع ویفری، فلنج‌دار، لاگ و پنوماتیک

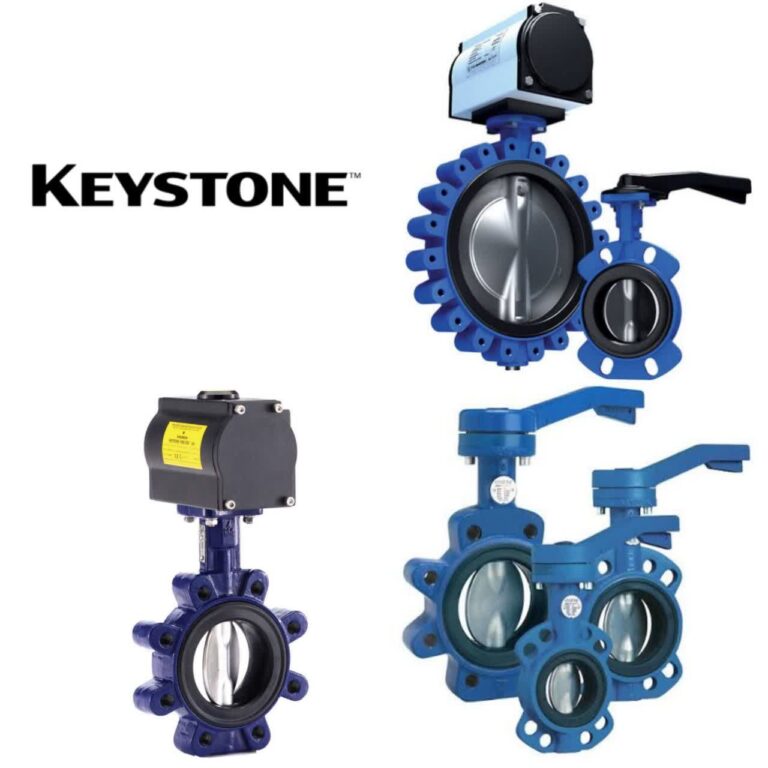

شیر پروانه‌ای کیستون Keystone Butterfly Valve یکی از معتبرترین و پرفروش‌ترین شیرهای صنعتی در جهان است که توسط برند آمریکایی Keystone زیرمجموعه شرکت Emerson تولید می‌شود.
این شیرها به‌دلیل طراحی دقیق، عملکرد نرم، آب‌بندی کامل و طول عمر بالا در صنایع مختلف از جمله نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاه‌ها و صنایع غذایی کاربرد گسترده‌ای دارند.

شرکت سیال گستر صنعت ماد به‌عنوان یکی از تأمین‌کنندگان و واردکنندگان معتبر شیرآلات صنعتی در ایران، عرضه‌کننده انواع شیر پروانه‌ای کیستون در مدل‌های ویفری (Wafer Type)، فلنج‌دار (Flanged Type)، لاگ (Lug Type) و پنوماتیک (Pneumatic Actuated) در کلاس‌های PN10، PN16 و Class 150 و در متریال‌های مختلف مانند چدنی، فولادی و استنلس استیل است.

معرفی کلی شیر پروانه‌ای کیستون

شیر پروانه‌ای یا Butterfly Valve یکی از پرکاربردترین انواع شیرهای صنعتی است که برای قطع و وصل یا تنظیم جریان سیال در خطوط لوله استفاده می‌شود. این نوع شیر به‌دلیل ساختار فشرده، وزن کم و سهولت در نصب، جایگزینی مناسب برای شیرهای توپی و دروازه‌ای در بسیاری از کاربردها محسوب می‌شود.

در برند Keystone، این شیرها با طراحی خاص دیسک و نشیمن، عملکردی بسیار دقیق، افت فشار پایین و آب‌بندی کامل دارند. کیفیت ساخت بالا و استفاده از متریال‌های مقاوم در برابر خوردگی، آنها را به انتخابی ایده‌آل برای پروژه‌های صنعتی و تاسیساتی تبدیل کرده است.

ساختار و نحوه عملکرد

شیر پروانه‌ای کیستون از اجزای زیر تشکیل شده است:

• بدنه (Body): بدنه اصلی شیر که می‌تواند از چدن داکتیل، فولاد یا استنلس استیل ساخته شود.

• دیسک (Disc): قطعه‌ای دایره‌ای شکل که با چرخش ۹۰ درجه‌ای مسیر سیال را باز یا بسته می‌کند.

• محور یا شفت (Stem): رابط بین عملگر و دیسک که نیروی چرخش را منتقل می‌کند.

• نشیمن یا سیت (Seat): قسمت آب‌بندی شیر که از مواد الاستومری یا تفلون ساخته می‌شود.

• عملگر (Actuator): برای باز و بسته کردن شیر به‌صورت دستی، گیربکسی، پنوماتیکی یا الکتریکی.

در طراحی خاص Keystone، نشیمن به‌صورت یکپارچه درون بدنه قرار دارد تا آب‌بندی کامل در هر دو جهت جریان حاصل شود.

انواع شیر پروانه‌ای کیستون

شرکت سیال گستر صنعت ماد انواع مختلف شیر پروانه‌ای کیستون را عرضه می‌کند که هرکدام ویژگی‌ها و کاربرد خاص خود را دارند. در ادامه به بررسی هر مدل می‌پردازیم:

۱. شیر پروانه‌ای کیستون ویفری (Keystone Wafer Type)

مدل ویفری پرکاربردترین نوع شیر پروانه‌ای است. این مدل بین دو فلنج قرار گرفته و با پیچ‌های عبوری نصب می‌شود. طراحی ساده، وزن کم و قیمت اقتصادی از مزایای اصلی آن است.

ویژگی‌ها:

• طراحی فشرده و سبک

• نصب سریع بدون نیاز به فضای زیاد

• افت فشار بسیار کم

• قابلیت آب‌بندی در هر دو جهت جریان

• مناسب برای کلاس فشار PN10 و PN16

• موجود در جنس چدنی، فولادی و استیل

کاربردها:

• سیستم‌های آب‌رسانی شهری و صنعتی

• تاسیسات حرارتی و برودتی (HVAC)

• تصفیه‌خانه‌ها

• صنایع غذایی و دارویی

قیمت:
قیمت شیر ویفری کیستون بسته به سایز، جنس بدنه، نوع نشیمن (EPDM، NBR، PTFE)، و نوع عملگر (اهرم یا گیربکسی) متفاوت است. مدل چدنی اهرمی اقتصادی‌تر است، در حالی که مدل استیل با نشیمن PTFE قیمت بالاتری دارد.

۲. شیر پروانه‌ای کیستون فلنج‌دار (Keystone Flanged Type)

شیر پروانه‌ای فلنج‌دار دارای بدنه‌ای است که دو فلنج در دو طرف آن تعبیه شده و به لوله‌ها پیچ می‌شود. این نوع طراحی مقاومت مکانیکی بالایی دارد و برای خطوط با فشار زیاد استفاده می‌شود.

ویژگی‌ها:

• بدنه مستحکم با اتصال فلنجی

• مناسب برای فشارهای بالا (PN16 و Class 150)

• آب‌بندی مطمئن و یکنواخت

• قابلیت نصب عملگرهای گیربکسی یا پنوماتیک

• موجود در متریال چدنی، فولادی و استنلس استیل

کاربردها:

• صنایع نفت، گاز و پتروشیمی

• خطوط بخار و آب داغ

• کارخانه‌های فولاد و نیروگاه‌ها

• سیستم‌های فشار بالا

مزایا:

• تحمل بالای تنش مکانیکی

• دوام طولانی در سرویس‌های سنگین

• تعمیر و نگهداری آسان

قیمت:
قیمت شیر پروانه‌ای فلنج‌دار کیستون معمولاً بالاتر از مدل ویفری است، زیرا ساختار بدنه و مقاومت مکانیکی بیشتری دارد. مدل‌های فولادی و استنلس استیل برای فشارهای بالا گران‌تر هستند.

۳. شیر پروانه‌ای کیستون لاگ (Keystone Lug Type)

مدل لاگ دارای بدنه‌ای با سوراخ‌های رزوه‌دار است که امکان نصب پیچ‌ها از یک سمت را فراهم می‌کند. این ویژگی باعث می‌شود بتوان شیر را در انتهای خط (End of Line) نصب کرد بدون اینکه نیاز به دسترسی از هر دو سمت باشد.

ویژگی‌ها:

• قابلیت نصب در انتهای خط

• طراحی مقاوم با سوراخ‌های رزوه‌دار

• مناسب برای تعمیر و نگهداری خطوط بدون توقف کامل سیستم

• موجود در کلاس فشار PN10، PN16 و Class150

• امکان استفاده از عملگرهای دستی، گیربکسی و پنوماتیک

کاربردها:

• خطوط انتقال مواد شیمیایی

• سیستم‌های بخار و آب داغ

• صنایع معدنی و سیمان

• سیستم‌های نیازمند جداسازی سریع بخش‌ها

مزایا:

• قابلیت جدا کردن بخشی از خط بدون قطع جریان کل سیستم

• اتصال ایمن و مقاوم‌تر از مدل ویفری

• مناسب برای محیط‌های صنعتی خشن

قیمت:
قیمت شیر لاگ کیستون به‌دلیل ساختار بدنه تقویت‌شده کمی بالاتر از مدل ویفری است. در سایزهای بزرگ و با عملگر گیربکسی یا پنوماتیک، قیمت افزایش بیشتری دارد.

۴. شیر پروانه‌ای کیستون پنوماتیک (Keystone Pneumatic Actuated)

در مدل پنوماتیک، باز و بسته شدن شیر توسط عملگر هوای فشرده انجام می‌شود. این سیستم برای کنترل اتوماتیک جریان در صنایع پیشرفته و خطوط فرآیندی ایده‌آل است.

ویژگی‌ها:

• عملکرد سریع و دقیق

• کنترل از راه دور با سیگنال هوایی

• قابلیت اتصال به سیستم‌های PLC و کنترل اتوماسیون

• مناسب برای خطوط با نیاز به باز و بسته شدن مداوم

• امکان نصب سوئیچ، سلونوئید و تجهیزات جانبی

کاربردها:

• صنایع نفت و گاز

• پتروشیمی و پالایشگاه‌ها

• صنایع دارویی و غذایی

• سیستم‌های اتوماسیون و خطوط فرآیندی

مزایا:

• حذف نیروی انسانی برای کنترل دستی

• دقت بالا در تنظیم جریان

• طول عمر زیاد عملگرها در شرایط کاری مناسب

قیمت:
قیمت شیر پروانه‌ای پنوماتیک کیستون نسبت به مدل‌های دستی بالاتر است، زیرا شامل عملگر و متعلقات کنترلی است. بااین‌حال، در پروژه‌های بزرگ به‌دلیل صرفه‌جویی در زمان و دقت عملکرد، گزینه‌ای بسیار اقتصادی محسوب می‌شود.

متریال‌های ساخت شیر پروانه‌ای کیستون

شیرهای پروانه‌ای کیستون با متریال‌های مختلف تولید می‌شوند تا بتوانند با شرایط کاری گوناگون سازگار باشند:

• چدنی (Cast Iron / Ductile Iron): مناسب برای آب، فاضلاب، هوا و سیستم‌های عمومی

• فولادی (Carbon Steel): مناسب برای بخار، روغن و مواد هیدروکربنی

• استنلس استیل (Stainless Steel 304/316): مناسب برای مواد شیمیایی، اسیدی، خورنده و صنایع غذایی

نشیمن (Seat): از جنس EPDM، NBR، PTFE یا Viton بسته به نوع سیال انتخاب می‌شود.

کلاس فشار و استانداردها

شیرهای پروانه‌ای کیستون در کلاس‌های مختلف فشار تولید می‌شوند:

• PN10 برای فشارهای پایین و سیستم‌های عمومی

• PN16 برای فشارهای متوسط در خطوط آب و بخار

• Class 150 برای کاربردهای صنعتی سنگین با فشار بالا

استانداردهای تولید شامل API 609، EN 593، ISO 5752 و MSS SP-67 هستند.

عوامل مؤثر بر قیمت شیر پروانه‌ای کیستون

قیمت این شیرها بسته به پارامترهای زیر تعیین می‌شود:

1. نوع بدنه (ویفری، فلنج‌دار، لاگ یا پنوماتیک)

2. جنس بدنه و دیسک (چدنی، فولادی، استیل)

3. نوع نشیمن (EPDM، NBR، PTFE، Viton)

4. کلاس فشار (PN10، PN16، Class150)

5. نوع عملگر (اهرم، گیربکسی، پنوماتیکی)

6. سایز نامی (DN50 تا DN1200)

7. برند، کشور سازنده و شرایط تحویل

مدل‌های چدنی دستی قیمت پایین‌تری دارند و مدل‌های استنلس استیل با عملگر پنوماتیکی بالاترین قیمت را دارند.

مزایای استفاده از شیر پروانه‌ای کیستون

• طراحی مهندسی با حداقل افت فشار

• آب‌بندی کامل در هر دو جهت

• عملکرد نرم و بی‌صدا

• نصب سریع و آسان

• قابلیت استفاده در محیط‌های مختلف صنعتی

• دوام و عمر طولانی

• هزینه نگهداری پایین

• تنوع بالا در مدل و متریال

کاربرد کلی در صنایع

شیر پروانه‌ای کیستون در طیف وسیعی از صنایع به‌کار می‌رود:

• سیستم‌های آب و فاضلاب

• صنایع نفت و گاز

• پتروشیمی و پالایشگاه‌ها

• صنایع غذایی و دارویی

• نیروگاه‌ها و کارخانجات تولید انرژی

• سیستم‌های تهویه مطبوع (HVAC)

• صنایع شیمیایی و معدنی

راهنمای انتخاب شیر پروانه‌ای مناسب

برای انتخاب شیر پروانه‌ای کیستون باید به موارد زیر دقت شود:

1. نوع سیال (خورنده یا غیرخورنده)

2. فشار و دمای کاری سیستم

3. استاندارد فلنج و نوع اتصال

4. نیاز به کنترل دستی یا اتوماتیک

5. فضای نصب در خط لوله

6. جنس مناسب بدنه و نشیمن

مشاوران فنی سیال گستر صنعت ماد آماده‌اند تا با بررسی دقیق مشخصات فنی پروژه، بهترین مدل شیر کیستون را پیشنهاد دهند.

چرا خرید از سیال گستر صنعت ماد؟

• نمایندگی و تأمین‌کننده معتبر برند Keystone

• موجودی کامل در انواع ویفری، فلنج‌دار، لاگ و پنوماتیک

• تضمین اصالت کالا و گارانتی کیفیت

• تحویل سریع در سراسر کشور

• مشاوره فنی رایگان و تخصصی

• قیمت رقابتی و پشتیبانی کامل پس از فروش

جمع‌بندی

شیر پروانه‌ای کیستون (Keystone Butterfly Valve) ترکیبی از کیفیت، دوام و عملکرد دقیق است.
این محصولات در چهار مدل اصلی ویفری، فلنج‌دار، لاگ و پنوماتیک و در متریال‌های چدنی، فولادی و استنلس استیل تولید می‌شوند.
انتخاب صحیح نوع و متریال بر اساس شرایط کاری سیستم، موجب افزایش بهره‌وری و کاهش هزینه‌های تعمیرات خواهد شد.

شرکت سیال گستر صنعت ماد با تکیه بر تجربه‌ی گسترده در زمینه تأمین شیرآلات صنعتی، آماده ارائه‌ی لیست قیمت به‌روز شیر پروانه‌ای کیستون و مشاوره فنی تخصصی برای پروژه‌های صنعتی، تاسیساتی و پتروشیمی در سراسر کشور است.
