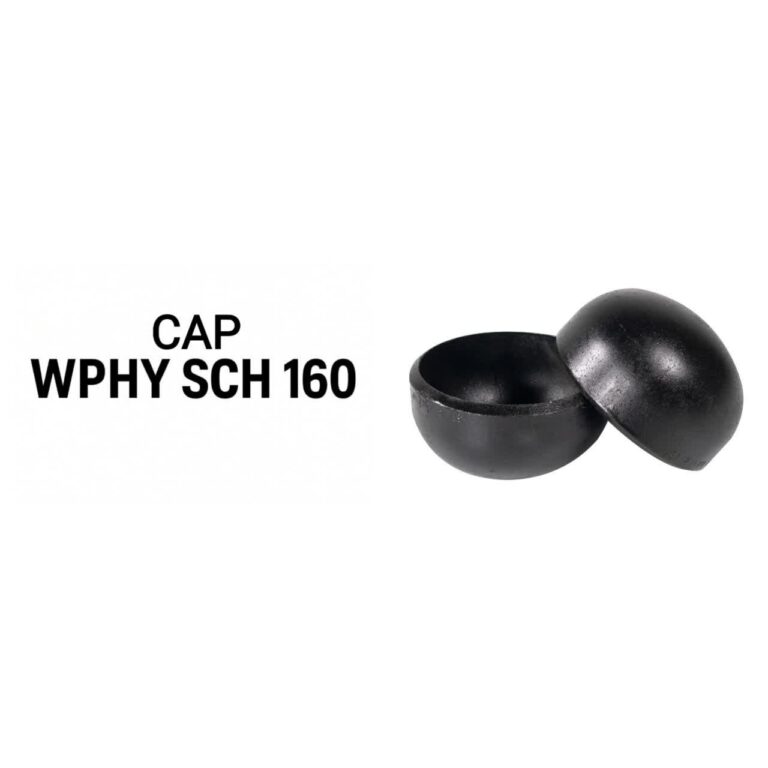

کپ فولادی رده 160 جوشی – استاندارد و مشخصات
مقدمه
کپ فولادی یکی از اتصالات مهم در صنایع لولهکشی است که برای مسدود کردن انتهای خطوط لوله به کار میرود. در این میان، کپ فولادی رده 160 جوشی، به دلیل مقاومت بالا و قابلیت تحمل فشارهای سنگین، در صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاهها و سیستمهای آبرسانی صنعتی کاربرد گستردهای دارد. در این مقاله، به بررسی کپ فولادی رده 160 جوشی با استاندارد ASTM A860 WPHY در گریدهای 42، 52، 60، 65 و 70 پرداخته میشود.
کپ فولادی و اهمیت آن در سیستمهای لولهکشی
کپ فولادی، نوعی اتصال جوشی یا رزوهای است که برای مسدود کردن انتهای لولهها به کار میرود. این قطعه به عنوان یک بخش ضروری در سیستمهای تحت فشار عمل میکند و از نشتی، افت فشار و خروج سیال از لوله جلوگیری مینماید. کپهای فولادی در انواع مختلف تولید میشوند، اما کپ فولادی جوشی رده 160 به دلیل ضخامت بالا و استحکام فوقالعاده، مناسب برای فشارهای بالا در صنایع سنگین است.
مشخصات فنی کپ فولادی رده 160 جوشی
کپ فولادی رده 160 براساس استاندارد ASME B16.9 تولید میشود و دارای دیوارهای ضخیمتر نسبت به کپهای ردههای پایینتر است. این مشخصه باعث میشود که این کپ بتواند فشارهای بالا را تحمل کند.
مشخصات استاندارد ASTM A860 WPHY
کپهای فولادی جوشی تحت استاندارد ASTM A860 WPHY از جنس فولاد کربن-منگنز با استحکام بالا ساخته میشوند. این استاندارد، به طور خاص برای اتصالات جوشی با مقاومت زیاد در خطوط لوله تحت فشار بالا طراحی شده است.
گریدهای مختلف ASTM A860 WPHY
این استاندارد شامل گریدهای مختلفی است که هرکدام دارای ویژگیهای مکانیکی متفاوتی هستند:
| گرید | استحکام تسلیم (MPa) | استحکام کششی (MPa) |
|---|---|---|
| WPHY 42 | 290 | 415 |
| WPHY 52 | 360 | 460 |
| WPHY 60 | 415 | 520 |
| WPHY 65 | 450 | 535 |
| WPHY 70 | 485 | 570 |
با افزایش شماره گرید، میزان استحکام و تحمل فشار قطعه افزایش مییابد که در نتیجه، انتخاب گرید مناسب بر اساس نیاز پروژه اهمیت ویژهای دارد.
ویژگیهای کپ فولادی رده 160 جوشی
-
مقاومت بالا در برابر فشار و دما
- کپ فولادی رده 160، به دلیل ضخامت زیاد، قادر به تحمل فشارهای بالا در سیستمهای لولهکشی صنعتی است.
- این قطعه به خوبی در برابر تغییرات دمایی و فشارهای ناگهانی مقاومت میکند.
-
جوشکاری مطمئن و قوی
- کپهای فولادی رده 160 معمولاً به صورت جوشکاری لب به لب (Butt Weld) متصل میشوند که اتصال قوی و نشتی ناپذیر را فراهم میکند.
-
مقاومت در برابر خوردگی و فرسایش
- در برخی موارد، برای افزایش مقاومت در برابر خوردگی، این کپها با پوششهای ضدزنگ یا پوششهای خاص پوشیده میشوند.
-
کاربرد گسترده در صنایع حساس
- صنایع نفت و گاز
- پتروشیمی و پالایشگاهها
- خطوط انتقال سیالات تحت فشار
- سیستمهای هیدرولیکی و بخار
فرآیند تولید کپ فولادی ASTM A860 WPHY
کپ فولادی جوشی رده 160 با روشهای فورجینگ (Forging) و فرمدهی سرد و گرم تولید میشود. فرآیندهای تولید شامل مراحل زیر است:
- برشکاری ورق یا لوله: مواد اولیه (معمولاً فولاد کربنی) به ابعاد مناسب برش داده میشود.
- فرمدهی: قطعه تحت عملیات خمکاری و فرمدهی قرار میگیرد تا شکل نیمکرهای یا بیضوی بگیرد.
- حرارتدهی و عملیات حرارتی: جهت بهبود خواص مکانیکی، قطعه تحت عملیات حرارتی قرار میگیرد.
- ماشینکاری و پرداخت نهایی: در این مرحله، ابعاد و تلرانسهای دقیق روی قطعه اعمال میشود.
- بازرسی و تستهای کنترل کیفیت: آزمایشهای غیرمخرب (NDT) و تستهای مکانیکی برای تضمین کیفیت اجرا میشود.
نحوه انتخاب کپ فولادی مناسب
برای انتخاب کپ فولادی مناسب، باید به چند فاکتور اساسی توجه کرد:
- فشار عملیاتی سیستم: هر چه فشار کاری بالاتر باشد، نیاز به کپ با رده و گرید بالاتر است.
- دما و شرایط محیطی: برای محیطهای خورنده، استفاده از کپ با پوشش ضدزنگ یا آلیاژهای خاص توصیه میشود.
- نوع اتصال جوشی: بسته به نوع سیستم، میتوان از جوشکاری Butt Weld یا Socket Weld استفاده کرد.
- استانداردها و الزامات پروژه: رعایت استانداردهای بینالمللی مثل ASME B16.9 و ASTM A860 WPHY ضروری است.
جمعبندی
کپ فولادی رده 160 جوشی، به دلیل استحکام بالا و قابلیت تحمل فشارهای زیاد، یکی از اتصالات مهم در صنایع مختلف محسوب میشود. استاندارد ASTM A860 WPHY با گریدهای 42، 52، 60، 65 و 70، انتخاب گستردهای برای پروژههای تحت فشار بالا ارائه میدهد. توجه به استانداردها، جنس و مشخصات مکانیکی این قطعه، در انتخاب صحیح و عملکرد بهینه آن نقش کلیدی دارد.
استعلام قیمت کپ فولادی رده 160 جوشی A860 WPHY 42/52/60/65/70
کپ فولادی رده 160 جوشی یکی از اتصالات حیاتی در خطوط لوله صنعتی است که برای بستن انتهای لولهها و جلوگیری از نشت سیال استفاده میشود. این محصول از فولاد کربنی و آلیاژی A860 WPHY با گریدهای 42، 52، 60، 65 و 70 ساخته شده و بهصورت جوشی (Butt Weld) تولید میگردد تا مقاومت بالا، آببندی مطمئن و دوام طولانی در خطوط فشار بالا تضمین شود.
با توجه به ضخامت دیواره زیاد در رده 160، این کپ برای خطوط انتقال نفت، گاز، پتروشیمی، بخار و صنایع فرآیندی با فشار بالا مناسب بوده و کاربرد گستردهای در پروژههای حساس صنعتی دارد.
ویژگیهای فنی
-
جنس بدنه: فولاد کربنی و آلیاژی A860 WPHY (42/52/60/65/70)
-
نوع اتصال: جوشی (Butt Weld)
-
رده (Schedule): 160
-
نوع: کپ (End Cap)
-
کاربرد: بستن انتهای خطوط لوله و جلوگیری از نشت سیال در سیستمهای فشار بالا
مزایا
-
تحمل فشار و دمای بالا
-
مقاومت عالی در برابر خوردگی و سایش
-
نصب سریع و جوشپذیری آسان
-
طول عمر طولانی و کاهش هزینههای نگهداری
استعلام قیمت و مشاوره تخصصی
برای دریافت قیمت کپ فولادی رده 160 جوشی A860 WPHY 42/52/60/65/70 و مشاوره در زمینه انتخاب سایز، رده و گرید مناسب پروژه، با کارشناسان شرکت سیال گستر صنعت ماد تماس حاصل فرمایید.
این شرکت ارائهدهنده انواع اتصالات فولادی جوشی و مانیسمان مطابق با استانداردهای بینالمللی بوده و آماده ارائه محصولات با کیفیت بالا، قیمت رقابتی و مشاوره تخصصی برای پروژههای صنعتی شما میباشد.
توجه مهم
قیمت نهایی این کپها به سایز، گرید فولاد و برند تولیدکننده بستگی دارد.
برای دریافت نرخ دقیق و بهروز، لطفاً با کارشناسان فروش سیال گستر صنعت ماد تماس حاصل فرمایید.
