فلنجهای تخت (رینگ) سری B فولادی مطابق با استاندارد AWWA C207 در ابعاد مختلفی تولید میشوند که بر اساس قطر داخلی لوله، فشار کاری، و نیازهای خاص پروژهها متفاوت هستند. سایزها و ابعاد این فلنجها معمولاً شامل موارد زیر میباشند:
سایزهای استاندارد فلنج سری B طبق AWWA C207:
- قطر داخلی (نسبت به قطر لوله):
- فلنجها بر اساس قطر داخلی لوله که به آن “قطر نامی” گفته میشود، دستهبندی میشوند. این قطر معمولاً از 4 اینچ (DN100) تا 144 اینچ (DN3600) متغیر است.
- قطر بیرونی:
- قطر بیرونی فلنجها بستگی به قطر داخلی لوله و طراحی فلنج دارد. این قطر برای هر اندازه متفاوت است.
- ضخامت فلنج:
- ضخامت فلنجها بسته به اندازه و فشار کاری متفاوت است. این ضخامت معمولاً به عنوان “کلاس” یا “ریتی” فلنج شناخته میشود.
- تعداد سوراخهای پیچ (Bolt Holes):
- تعداد سوراخهای پیچ در فلنجها به قطر فلنج و فشار کاری آن بستگی دارد. این سوراخها برای اتصال فلنجها به یکدیگر یا به سایر تجهیزات استفاده میشوند.
- در فلنجهای AWWA C207، تعداد سوراخها معمولاً از 4 عدد تا 12 عدد متغیر است.
نمونههایی از سایزهای معمولی فلنج سری B AWWA C207:
| اندازه (قطر نامی) | قطر بیرونی (inches) | قطر داخلی (inches) | تعداد سوراخها | فاصله بین سوراخها (inches) |
|---|---|---|---|---|
| 4″ (DN100) | 9.25 | 4.50 | 4 | 2.75 |
| 6″ (DN150) | 10.50 | 6.00 | 4 | 3.00 |
| 8″ (DN200) | 12.00 | 8.00 | 4 | 3.50 |
| 12″ (DN300) | 16.00 | 12.00 | 8 | 4.50 |
| 16″ (DN400) | 18.75 | 16.00 | 8 | 5.00 |
| 24″ (DN600) | 24.00 | 24.00 | 12 | 6.00 |
| 36″ (DN900) | 32.00 | 36.00 | 12 | 7.50 |
| 48″ (DN1200) | 42.50 | 48.00 | 16 | 9.00 |
| 72″ (DN1800) | 60.00 | 72.00 | 16 | 11.00 |
کلاسهای فشار:
در استاندارد AWWA C207، فلنجهای سری B معمولاً در کلاسهای فشار مختلف ارائه میشوند که بیشتر شامل:
- کلاس 150 (برای فشارهای پایینتر)
- کلاس 300 (برای فشارهای متوسط)
- کلاس 600 (برای فشارهای بالا)
هر کدام از این کلاسها برای شرایط فشار مختلف طراحی شدهاند و میتوانند در کاربردهای خاص مورد استفاده قرار گیرند.
نکات مهم:
- ابعاد و طراحی دقیق فلنجهای سری B AWWA C207 بستگی به استاندارد دقیق و نیاز پروژه دارد، بنابراین توصیه میشود برای پروژههای خاص با تولیدکننده یا تأمینکننده مشورت کنید.
- فلنجهای این استاندارد برای استفاده در سیستمهای تحت فشار بالا، آب و فاضلاب، و سایر سیستمهای صنعتی طراحی شدهاند.
در نهایت، ابعاد دقیق فلنجها بر اساس نیاز و طراحی پروژه تعیین میشود، لذا ابعاد و فشار مشخصی برای هر کاربرد تعیین میشود.
فلنج تخت (رینگ) سری B فولادی مطابق با استاندارد AWWA C207 به طور گسترده در صنایع مختلف به ویژه در سیستمهای لولهکشی آب، فاضلاب، نفت و گاز، و صنایع شیمیایی مورد استفاده قرار میگیرد. در ادامه برخی از کاربردهای اصلی این نوع فلنجها آورده شده است:
1. سیستمهای لولهکشی آب و فاضلاب:
- انتقال آب و فاضلاب: این فلنجها در سیستمهای انتقال آب شرب، فاضلاب و سایر مایعات استفاده میشوند. به دلیل مقاومت در برابر فشار بالا و خوردگی، گزینه مناسبی برای انتقال سیالات تحت فشار و در شرایط محیطی سخت هستند.
- پایپلاینهای آبیاری و شبکههای توزیع آب: فلنجهای سری B در لولهکشیهای شبکههای آبیاری و توزیع آب در مناطق شهری یا روستایی به کار میروند.
2. صنعت نفت و گاز:
- سیستمهای انتقال نفت و گاز: این فلنجها به دلیل ساختار فولادی و مقاومت بالا در برابر فشار و دما، در خطوط لوله نفت و گاز استفاده میشوند، به خصوص در مناطقی که نیاز به مقاومت در برابر فشارهای بسیار بالا دارند.
- پالایشگاهها و تأسیسات نفتی: در پالایشگاهها و تأسیسات نفت و گاز که لولهها و اتصالات در معرض فشار و دمای بالا هستند، فلنجهای فولادی مطابق با استاندارد AWWA C207 مورد استفاده قرار میگیرند.
3. صنایع شیمیایی:
- انتقال مواد شیمیایی: در صنایع شیمیایی که نیاز به انتقال مواد شیمیایی و خورنده دارند، این فلنجها به دلیل مقاومت در برابر انواع مواد شیمیایی و شرایط سخت محیطی به کار میروند.
- تجهیزات و خطوط فرآیندی: در خطوط فرآیندی و سیستمهای پالایش شیمیایی که در آنها فشار و دما به شدت متغیر است، فلنجهای سری B انتخاب مناسبی هستند.
4. پالایشگاهها و نیروگاهها:
- سیستمهای بخار و آب تحت فشار: در نیروگاهها و پالایشگاهها، برای اتصال لولههای بخار یا آب تحت فشار، فلنجهای فولادی مطابق با استاندارد AWWA C207 استفاده میشوند.
- تأسیسات تولید انرژی: در تأسیسات تولید انرژی که به سیستمهای لولهکشی مقاوم و ایمن نیاز دارند، این نوع فلنجها برای برقراری اتصالهای ایمن و با دوام استفاده میشود.
5. صنعت ساخت و ساز:
- ساخت پروژههای بزرگ: در پروژههای ساختمانی یا صنعتی که به لولهکشیهای خاص نیاز دارند (مانند سیستمهای آتشنشانی یا تأسیسات صنعتی)، فلنجهای سری B به دلیل پایداری و قابلیت اطمینان در شرایط سخت محیطی انتخاب میشوند.
6. تصفیهخانههای آب و فاضلاب:
- تصفیه آب: این فلنجها در تأسیسات تصفیهخانهها به کار میروند که نیاز به انتقال و توزیع آب تصفیهشده دارند، چرا که این فلنجها قادر به تحمل فشارهای بالا و شرایط خاص در این مراکز هستند.
ویژگیهای اضافی که باعث کاربرد گسترده این فلنجها میشود:
- مقاومت در برابر فشار بالا: توانایی تحمل فشارهای بسیار بالا و شرایط سخت در سیستمهای انتقال سیالات.
- مقاومت در برابر خوردگی: به ویژه در صنایع نفت و گاز، که مواد خورنده میتوانند به اتصالات آسیب برسانند.
- مناسب برای استفاده در سیستمهای بزرگ و پیچیده: ابعاد و طراحی این فلنجها به گونهای است که به راحتی در سیستمهای لولهکشی با ابعاد مختلف نصب میشوند.
به طور کلی، فلنج تخت سری B فولادی مطابق با استاندارد AWWA C207 برای اتصال مطمئن و مقاوم در برابر فشار و خوردگی در بسیاری از صنایع و سیستمهای لولهکشی تحت فشار و دمای بالا استفاده میشود.
استعلام قیمت فلنج تخت (رینگ) سری B فولادی AWWA C207

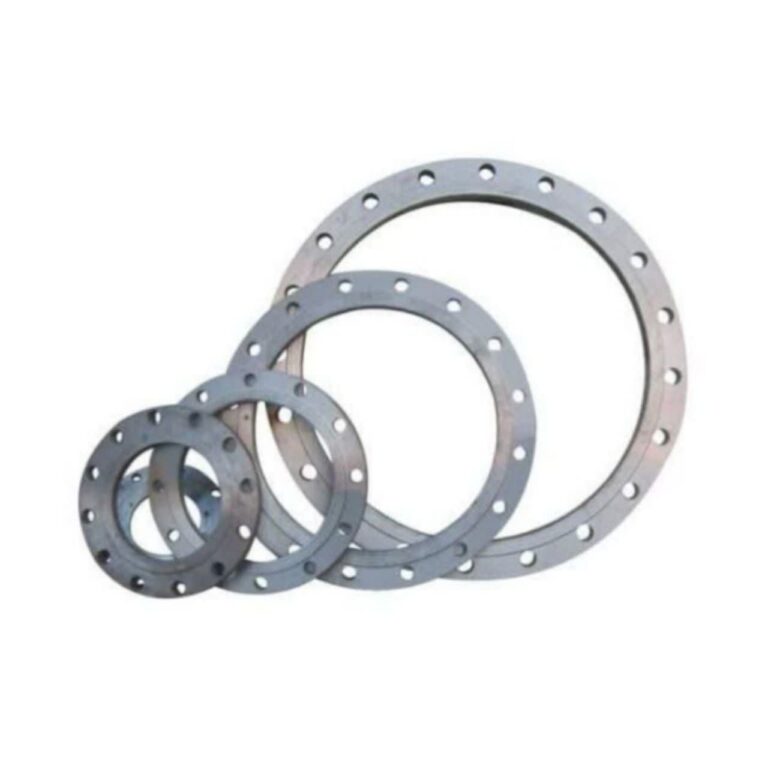

فلنج تخت (Flat Face / Ring Type) سری B فولادی مطابق استاندارد AWWA C207 یکی از اتصالات پرکاربرد در خطوط لوله و سیستمهای انتقال آب و فاضلاب است. این فلنجها با طراحی دقیق و استاندارد، امکان اتصال ایمن و مطمئن بین لولهها، شیرآلات و تجهیزات را فراهم میکنند و به افزایش طول عمر و کارایی شبکه کمک میکنند.
فلنج سری B از فولاد با کیفیت بالا تولید میشود و برای کاربردهای فشار متوسط در خطوط آب و فاضلاب و سیستمهای صنعتی مناسب است. نصب سریع، آببندی مطمئن و دوام طولانی از ویژگیهای اصلی این فلنجها است.
ویژگیها و مشخصات فنی
-
جنس بدنه: فولاد کربنی با مقاومت بالا
-
نوع فلنج: تخت (Flat Face / Ring Type)
-
سری: B (مطابق با AWWA C207)
-
استاندارد ساخت: AWWA C207
-
کلاس فشار: طراحی برای فشار کاری مطابق سری B
-
نوع اتصال: پیچ و مهرهای با گسکت آببندی مطمئن
-
سایز تولید: معمولاً از 4 اینچ تا 144 اینچ
-
دمای کاری: مناسب برای آب و سیالات غیرخورنده تا 82°C
مزایا و نقاط قوت
✅ طراحی استاندارد مطابق AWWA C207 برای عملکرد دقیق و ایمن
✅ مقاومت بالا در برابر فشار و شوکهای هیدرولیکی
✅ نصب سریع و آسان بین لولهها و تجهیزات
✅ دوام و طول عمر طولانی با نیاز حداقلی به نگهداری
✅ مناسب برای خطوط انتقال آب آشامیدنی، فاضلاب و کاربردهای صنعتی
کاربردهای صنعتی
فلنج تخت سری B فولادی AWWA C207 در صنایع مختلف کاربرد دارد:
-
خطوط انتقال آب آشامیدنی و فاضلاب شهری
-
نیروگاهها و سیستمهای بخار صنعتی
-
صنایع نفت و گاز برای خطوط فرعی با فشار متوسط
-
خطوط تصفیه و فرآوری آب و فاضلاب
-
اتصال شیرآلات و تجهیزات لولهکشی صنعتی
کیفیت ساخت و فرآیند تولید
فلنج تخت سری B با استفاده از فولاد کربنی با کیفیت و فرآیند فورجینگ یا ریختهگری دقیق تولید میشود تا استحکام مکانیکی و دوام بالایی داشته باشد.
سطح فلنج صاف (Flat Face) طراحی شده و امکان آببندی مطمئن با گسکت را فراهم میکند.
در صورت نیاز، فلنجها میتوانند با پوششهای محافظ ضدخوردگی مانند اپوکسی یا رنگ مقاوم به محیط ارائه شوند تا طول عمر بیشتری در شرایط خورنده داشته باشند.
استعلام قیمت و مشاوره فنی
برای دریافت قیمت روز فلنج تخت (رینگ) سری B فولادی AWWA C207 و مشاوره در خصوص سایز، ضخامت و متریال مناسب پروژه، با کارشناسان شرکت سیال گستر صنعت ماد تماس حاصل فرمایید.
این شرکت تأمینکننده معتبر انواع فلنجهای فولادی و استنلس استیل مطابق با استانداردهای بینالمللی است و محصولات خود را با کیفیت تضمینی، قیمت رقابتی و پشتیبانی فنی کامل ارائه میکند.
💡 توجه:
قیمت نهایی فلنج تخت سری B فولادی بسته به سایز، ضخامت، برند تولیدکننده و پوشش سطحی متغیر است.
برای دریافت استعلام قیمت دقیق و بهروز، با کارشناسان فروش سیال گستر صنعت ماد در تماس باشید.
