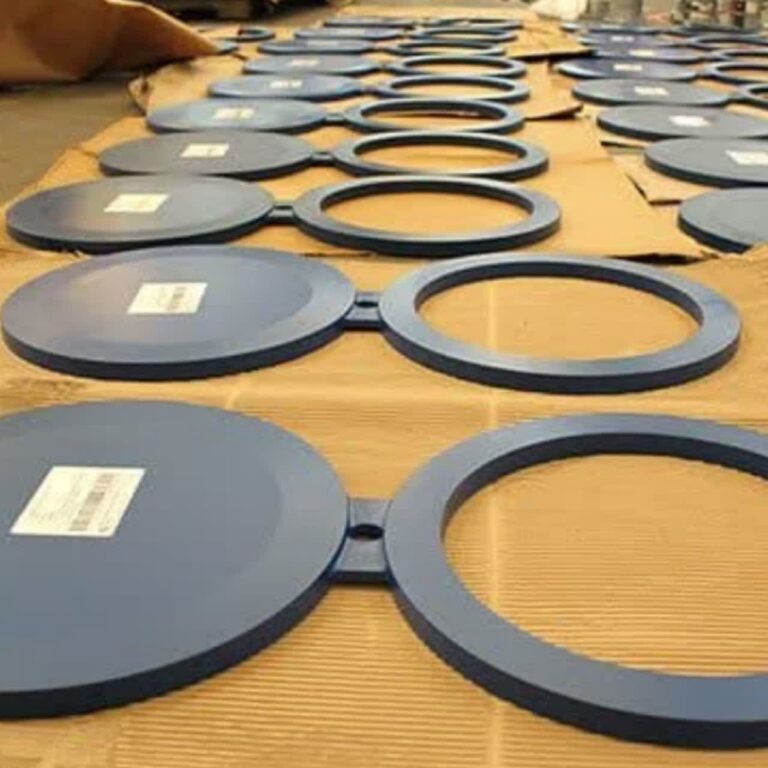

فلنج عینکی(Spectacle Blind)کلاس 300 فولادی A516

فلنج عینکی کلاس 300 با گریدهای A516 Gr. 60 و A516 Gr. 70 از جمله اجزای پرکاربرد در سیستم‌های لوله‌کشی و تجهیزات صنعتی هستند که به دلیل مقاومت بالا در برابر فشار و دما، در بسیاری از صنایع از جمله نفت، گاز، شیمیایی و پتروشیمی به کار می‌روند. در اینجا به بررسی ویژگی‌ها، کاربردها و تفاوت‌های این دو گرید فولادی در فلنج عینکی کلاس 300 می‌پردازیم.

گرید A516 Gr. 60 و A516 Gr. 70 برای فلنج عینکی کلاس 300

فلنج عینکی کلاس 300 معمولاً در فشارهای بالا و دماهای متوسط و بالا استفاده می‌شود. گریدهای A516 Gr. 60 و A516 Gr. 70 فولادهایی هستند که به دلیل ویژگی‌های مکانیکی و مقاومت در برابر فشار، گزینه‌های مناسبی برای ساخت فلنج عینکی در این کلاس هستند.

1. گرید A516 Gr. 60

• خواص و ویژگی‌ها:
  • مقاومت در برابر فشار: فولاد A516 Gr. 60 می‌تواند فشارهای تا حدود 3000 psi (207 بار) را تحمل کند.
  • مقاومت به دما: این فولاد قادر است در دماهای بین -50°C تا 350°C عملکرد خوبی داشته باشد.
  • مقاومت به خوردگی: این گرید در برابر خوردگی محیطی مقاوم است، هرچند در مقایسه با گریدهای ضد زنگ، مقاومت کمتری دارد.
  • مقاومت به ترک‌خوردگی: این گرید مقاومت مناسبی در برابر ترک‌خوردگی در شرایط تحت فشار و دمای بالا دارد.
• کاربردها: A516 Gr. 60 برای ساخت فلنج‌ها و اتصالات در سیستم‌های تحت فشار با شرایط کاری متوسط مناسب است. معمولاً در صنایع شیمیایی، نفت و گاز، و در مخازن تحت فشار استفاده می‌شود.

2. گرید A516 Gr. 70

• خواص و ویژگی‌ها:
  • مقاومت در برابر فشار: گرید A516 Gr. 70 به دلیل استحکام بالاتر، می‌تواند فشارهای بیشتری نسبت به A516 Gr. 60 را تحمل کند.
  • مقاومت به دما: این گرید دارای مقاومت به دماهای بالاتر است و می‌تواند در دماهای بالاتر از A516 Gr. 60 (تا حدود 400°C) کاربرد داشته باشد.
  • مقاومت به خوردگی: مشابه A516 Gr. 60، این فولاد نیز مقاومت به خوردگی مناسبی دارد و در محیط‌های صنعتی مناسب است.
  • مقاومت به ترک‌خوردگی: همانند A516 Gr. 60، این فولاد نیز در برابر ترک‌خوردگی مقاوم است.
• کاربردها: A516 Gr. 70 برای سیستم‌هایی که نیاز به فشار و دماهای بالاتر دارند، مناسب است. این فولاد بیشتر در صنایع سنگین، نیروگاه‌ها، پالایشگاه‌ها و مخازن تحت فشار با شرایط کاری سخت‌تر به کار می‌رود.

تفاوت‌های اصلی بین A516 Gr. 60 و A516 Gr. 70

• مقاومت کششی و فشار: گرید A516 Gr. 70 دارای مقاومت کششی بالاتری نسبت به A516 Gr. 60 است. این امر موجب می‌شود که برای شرایط فشار بالاتر مناسب‌تر باشد.
• محدوده دمایی: A516 Gr. 70 می‌تواند در دماهای بالاتر نسبت به A516 Gr. 60 عمل کند، بنابراین برای کاربردهای دمای بالا مناسب‌تر است.
• کاربردهای صنعتی: A516 Gr. 60 در سیستم‌های تحت فشار متوسط استفاده می‌شود، در حالی که A516 Gr. 70 برای سیستم‌های تحت فشار بالا و دماهای بالاتر به کار می‌رود.

چرا از این گریدها در فلنج عینکی کلاس 300 استفاده می‌شود؟

فلنج‌های عینکی کلاس 300 معمولاً برای مسدود کردن یا جداسازی جریان سیال در خطوط لوله استفاده می‌شوند. این فلنج‌ها به دلیل ساختار خاص خود می‌توانند فشارهای زیاد را تحمل کنند و در مواقعی که نیاز به جدا کردن بخش‌هایی از سیستم یا مسدود کردن جریان است، استفاده می‌شوند.

دلایل استفاده از A516 Gr. 60 و A516 Gr. 70 در فلنج عینکی:

1. مقاومت بالا در برابر فشار: این گریدها برای تحمل فشارهای بالا (تا کلاس 300) طراحی شده‌اند.
2. مقاومت به دما و خوردگی: برای استفاده در شرایط دمایی و محیط‌های شیمیایی و صنعتی، مقاومت به دما و خوردگی ضروری است.
3. خواص جوش‌پذیری عالی: فلنج‌های عینکی به راحتی جوشکاری می‌شوند و این فولادها برای جوش‌کاری بسیار مناسب هستند.
4. مقاومت به ترک‌خوردگی: این ویژگی در شرایط تحت فشار و دماهای بالا بسیار مهم است و در گریدهای A516 Gr. 60 و A516 Gr. 70 وجود دارد.

نتیجه‌گیری

گریدهای A516 Gr. 60 و A516 Gr. 70 به دلیل ویژگی‌های مکانیکی عالی، مقاومت در برابر فشار، دما و خوردگی، برای ساخت فلنج عینکی کلاس 300 انتخاب‌های مناسب و پرکاربردی هستند. بسته به شرایط پروژه، نیاز به فشار و دما، یکی از این دو گرید می‌تواند انتخاب بهتری باشد:

• A516 Gr. 60 برای شرایط فشار متوسط و دمای پایین‌تر.
• A516 Gr. 70 برای فشارهای بالاتر و دماهای بالاتر مناسب است.

فلنج عینکی (Spectacle Blind) از انواع اتصالات لوله‌کشی است که در خطوط لوله‌کشی برای جدا کردن یا مسدود کردن جریان سیال در سیستم استفاده می‌شود. این نوع فلنج دارای دو ورق فلزی است که به صورت یکپارچه در یک قاب قرار گرفته‌اند و یکی از این ورق‌ها دارای سوراخ برای عبور سیال است، در حالی که ورق دیگر مسدود است.

مشخصات فلنج عینکی فولادی A516 کلاس 300:

• ماده (Material): فولاد A516 یکی از فولادهای کم‌کربن با کربن پایین است که به طور معمول در دماهای پایین و متوسط استفاده می‌شود. این نوع فولاد به ویژه برای مخازن و لوله‌های تحت فشار مناسب است.
• کلاس (Class): کلاس 300 نشان‌دهنده فشار کاری مجاز این فلنج است. این کلاس برای سیستم‌های با فشار نسبتا بالا مناسب است.
• استانداردها: استانداردهایی که برای فلنج‌های عینکی استفاده می‌شود معمولاً شامل ASME B16.5 است که ابعاد، فشار و ویژگی‌های مختلف فلنج‌ها را مشخص می‌کند.
• کاربرد: فلنج‌های عینکی فولادی معمولاً در سیستم‌هایی که نیاز به توقف یا قطع جریان موقت دارند، کاربرد دارند. این نوع فلنج‌ها می‌توانند به راحتی برای جدا کردن بخش‌هایی از سیستم در مواقع تعمیر و نگهداری یا به عنوان یک وسیله موقت برای مسدود کردن جریان استفاده شوند.
• مزایا:
  1. نصب و تعویض آسان در مواقع تعمیر و نگهداری.
  2. مقاومت بالا در برابر فشار و دماهای بالا.
  3. امکان استفاده در شرایط مختلف صنعتی.فلنج عینکی (Spectacle Blind) نوعی فلنج است که در سیستم‌های لوله‌کشی به منظور مسدود کردن یا جداسازی جریان سیال استفاده می‌شود. این فلنج‌ها معمولاً از فولادهای با ویژگی‌های مکانیکی و مقاومت بالا ساخته می‌شوند تا در برابر فشار، دما و شرایط سخت صنعتی مقاوم باشند. در اینجا به بررسی متریال‌های مختلفی که ممکن است برای ساخت فلنج عینکی کلاس 300 فولادی A516 استفاده شوند، پرداخته می‌شود.


     متریال‌های فلنج عینکی (Spectacle Blind) کلاس 300 فولادی A516

     فلنج‌های عینکی کلاس 300 معمولاً از فولادهای مختلف با گریدهای A516 و سایر فولادهای مشابه ساخته می‌شوند که قابلیت تحمل فشار بالا را دارند. در این زمینه، فولاد A516 یکی از رایج‌ترین متریال‌ها برای ساخت فلنج‌های عینکی است.

استعلام قیمت فلنج عینکی (Spectacle Blind) کلاس 300 فولادی A516

فلنج عینکی (Spectacle Blind – SPBL) کلاس 300 فولادی A516 یکی از تجهیزات حیاتی در سیستم‌های لوله‌کشی صنعتی است که امکان قطع و وصل سریع جریان سیال بدون نیاز به جداسازی کامل فلنج‌ها را فراهم می‌کند. طراحی این فلنج شامل دو حلقه متصل به هم است: یک حلقه باز (Open) و یک حلقه کور (Blind). با چرخاندن فلنج، جریان سیال در مسیر خط لوله کنترل می‌شود و ایمنی و کارایی سیستم افزایش می‌یابد.

فلنج عینکی کلاس 300 با فولاد A516 تولید شده و برای خطوط فشار بالا و متوسط مناسب است. این فلنج‌ها کاربرد گسترده‌ای در صنایع نفت، گاز، پتروشیمی، بخار، مواد شیمیایی و خطوط فرآوری صنعتی دارند.

ویژگی‌ها و مشخصات فنی

• جنس بدنه: فولاد A516 (Grade 60/70)

• نوع فلنج: عینکی (Spectacle Blind – SPBL)

• کلاس فشار: 300 (معادل تقریبی PN ~50 بار)

• استاندارد ساخت: ASME B16.5 / DIN EN 1092-1

• نوع اتصال: فلنجی (Flanged) – نصب بین فلنج‌های خط لوله

• سایز تولید: از ½ اینچ تا 24 اینچ

• دمای کاری: بسته به نوع سیال و گرید فولاد، تا حدود 400°C

مزایا و نقاط قوت

✅ امکان قطع و وصل سریع جریان بدون جداسازی کامل فلنج‌ها
✅ کاهش خطر نشت سیال و افزایش ایمنی خطوط تحت فشار
✅ مقاومت بالا در برابر فشار، خوردگی و دما
✅ طراحی و تولید مطابق با استانداردهای بین‌المللی
✅ مناسب برای عملیات تعمیر و نگهداری سریع خطوط فرآیندی

کاربردهای صنعتی

فلنج عینکی کلاس 300 فولادی A516 در صنایع مختلف کاربرد دارد:

• خطوط انتقال نفت و گاز با فشار بالا

• سیستم‌های بخار و حرارتی صنعتی

• صنایع پتروشیمی و شیمیایی

• خطوط فرآوری صنعتی که نیاز به قطع و وصل ایمن و سریع دارند

کیفیت ساخت و فرآیند تولید

فلنج‌های عینکی SPBL کلاس 300 از فولاد A516 و به روش فورجینگ (Forged Steel) تولید می‌شوند تا مقاومت مکانیکی و دوام بالایی داشته باشند.
ماشین‌کاری دقیق فلنج و سوراخ‌های نصب مطابق استاندارد، نصب ایمن بین فلنج‌های خط لوله را تضمین می‌کند.
پوشش‌های محافظتی فلنج مقاومت آن را در برابر خوردگی و رطوبت افزایش می‌دهد و طول عمر عملیاتی فلنج را بهبود می‌بخشد.

استعلام قیمت و مشاوره فنی

برای دریافت قیمت به‌روز فلنج عینکی (Spectacle Blind) کلاس 300 فولادی A516 و مشاوره در انتخاب سایز و نوع فلنج مناسب پروژه، با کارشناسان شرکت سیال گستر صنعت ماد تماس بگیرید.

این شرکت تأمین‌کننده تخصصی انواع فلنج‌های فولادی و استنلس استیل مطابق با استانداردهای بین‌المللی بوده و محصولات خود را با کیفیت تضمینی، قیمت رقابتی و پشتیبانی فنی کامل ارائه می‌دهد.

💡 توجه:
قیمت نهایی فلنج عینکی کلاس 300 بسته به سایز، ضخامت، گرید فولاد، برند تولیدکننده و پوشش سطحی متغیر است.
برای دریافت استعلام قیمت دقیق و به‌روز، با کارشناسان فروش سیال گستر صنعت ماد در تماس باشید.
