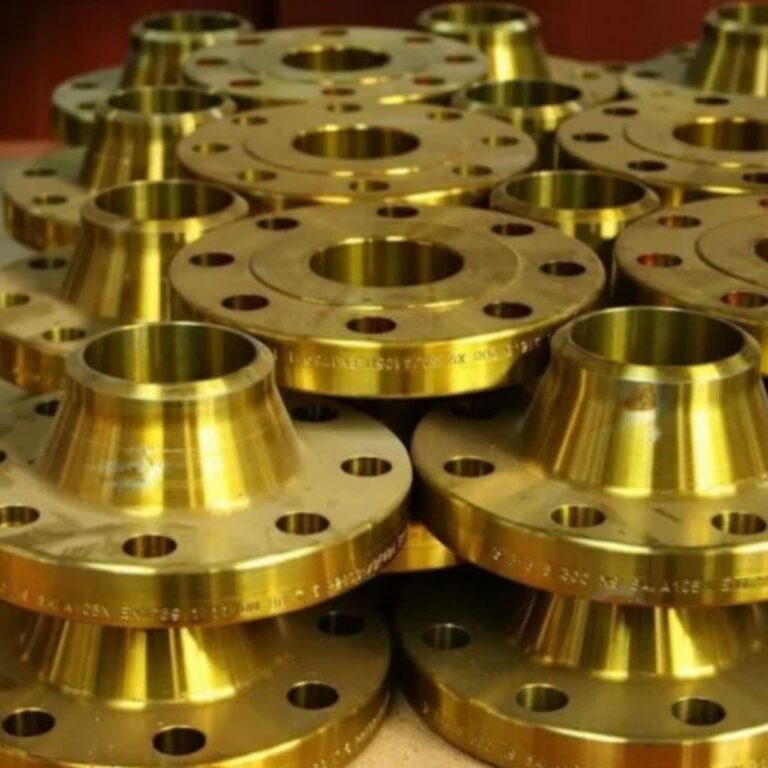

فلنج گلودار (یا Weld Neck Flange) کلاس 150 فولادی A105N یکی از انواع فلنجهای صنعتی است که معمولاً در سیستمهای لولهکشی برای اتصال لولهها به یکدیگر یا به تجهیزات دیگر استفاده میشود. این فلنج بهویژه برای شرایط فشار بالا و دماهای بالا طراحی شده است. در اینجا به برخی ویژگیها و مشخصات این نوع فلنج اشاره میکنم:
ویژگیهای فلنج گلودار کلاس 150 فولادی A105N:
- جنس فلنج:
- جنس این فلنج از فولاد A105N است که یک فولاد کربنی است. این ماده معمولاً برای کاربردهایی که نیاز به مقاومت به فشار و دمای بالا دارند، استفاده میشود.
- استاندارد A105N معمولاً برای شرایطی استفاده میشود که نیاز به جوشکاری دارد و مقاومت خوبی در برابر خوردگی و سایش دارد.
- کلاس فشار:
- کلاس 150 به این معنی است که فلنج برای فشار کاری تا 150 پوند بر اینچ مربع (PSI) طراحی شده است. این کلاس بیشتر برای کاربردهای فشار پایین و متوسط مورد استفاده قرار میگیرد.
- ساختار گلودار:
- فلنج گلودار دارای یک گردن است که به لوله جوش داده میشود. این طراحی به توزیع یکنواخت فشار در طول لوله کمک میکند و از بروز ترکهای احتمالی جلوگیری میکند.
- فلنجهای گلودار معمولاً برای کاربردهایی که فشار و دما تغییرات زیادی دارند یا نیاز به جوشکاری دقیق دارند، مناسب هستند.
- ابعاد و مشخصات:
- ابعاد فلنجهای کلاس 150 به استانداردهای مختلفی از جمله ASME B16.5، ASME B16.47 و ISO 7005-1 بستگی دارد.
- قطر داخلی فلنج و ضخامت دیوارههای آن به قطر لوله و فشار کاری وابسته است.
- کاربرد:
- این فلنجها معمولاً در صنایع نفت، گاز، شیمیایی و پتروشیمی برای انتقال سیالات تحت فشار و دماهای بالا به کار میروند.
- همچنین در خطوط لولهکشی برای اتصال به پمپها، شیرها، مبدلهای حرارتی و دیگر تجهیزات نیز استفاده میشود.
در کل، فلنج گلودار کلاس 150 فولادی A105N برای کاربردهای صنعتی نیازمند اتصال قوی، مقاوم به فشار و دما مناسب است.
در زیر جدول سایزهای فلنج گلودار کلاس 150 فولادی A105N طبق استاندارد ASME B16.5 آورده شده است. این جدول شامل ابعاد مختلف فلنجها از نظر قطر داخلی، قطر خارجی، تعداد پیچها و قطر سوراخها است.
جدول سایز فلنج گلودار کلاس 150 فولادی A105N
| اندازه لوله (اینچ) | قطر خارجی (OD) (اینچ) | قطر داخلی (ID) (اینچ) | تعداد پیچها | قطر سوراخ پیچ (اینچ) | فاصله پیچها (اینچ) |
|---|---|---|---|---|---|
| 1/2 | 3.5 | 0.875 | 4 | 0.625 | 2.75 |
| 3/4 | 4.0 | 1.125 | 4 | 0.625 | 3.0 |
| 1 | 4.5 | 1.375 | 4 | 0.75 | 3.5 |
| 1 1/4 | 5.0 | 1.625 | 4 | 0.75 | 3.75 |
| 1 1/2 | 5.5 | 1.875 | 4 | 0.75 | 4.0 |
| 2 | 6.5 | 2.375 | 4 | 0.875 | 4.5 |
| 2 1/2 | 7.0 | 2.875 | 4 | 0.875 | 5.0 |
| 3 | 8.0 | 3.375 | 6 | 1.0 | 5.5 |
| 4 | 9.0 | 4.0 | 8 | 1.0 | 6.0 |
| 5 | 10.0 | 4.5 | 8 | 1.125 | 6.5 |
| 6 | 11.0 | 5.0 | 8 | 1.125 | 7.0 |
| 8 | 13.0 | 6.0 | 8 | 1.25 | 8.0 |
| 10 | 15.0 | 7.0 | 12 | 1.375 | 9.0 |
| 12 | 17.0 | 8.0 | 12 | 1.375 | 10.0 |
| 14 | 18.5 | 9.0 | 12 | 1.5 | 11.0 |
| 16 | 20.0 | 10.0 | 12 | 1.5 | 12.0 |
| 18 | 22.0 | 11.0 | 16 | 1.75 | 13.0 |
| 20 | 24.0 | 12.0 | 16 | 1.75 | 14.0 |
| 24 | 27.0 | 14.0 | 20 | 2.0 | 16.0 |
توضیحات:
- اندازه لوله (اینچ): این اندازه به اندازه لوله متصل به فلنج اشاره دارد.
- قطر خارجی (OD): قطر خارجی فلنج است که معمولاً باید با ابعاد سیستم لولهکشی هماهنگ باشد.
- قطر داخلی (ID): قطر داخلی فلنج که معادل قطر لوله است.
- تعداد پیچها: تعداد پیچهایی که برای نصب فلنج استفاده میشود.
- قطر سوراخ پیچ: قطر سوراخهای پیچ در فلنج است که برای اتصال آن به لوله یا تجهیزات دیگر طراحی شدهاند.
- فاصله پیچها: فاصله مرکز سوراخهای پیچ از یکدیگر.
نکات:
- این جدول مختص فلنجهای کلاس 150 است که برای فشار و دماهای متوسط طراحی شدهاند.
- ابعاد و تعداد پیچها ممکن است بسته به استانداردهای دیگر (مثل ASME B16.47 برای فلنجهای بزرگتر) تغییر کند.
- برای فلنجهای بزرگتر یا کاربردهای خاص، ممکن است نیاز به مشاوره با مهندسین یا مراجعه به استانداردهای خاص برای جزئیات بیشتر باشد.
استعلام قیمت فلنج گلودار (WN) کلاس 150 فولادی A105N
فلنج گلودار (Weld Neck Flange) کلاس 150 فولادی A105N یکی از اتصالات مهم و پرکاربرد در خطوط لوله با فشار متوسط و شرایط کاری صنعتی است. طراحی گلودار این فلنج باعث توزیع یکنواخت تنش در محل جوش شده و استحکام و ایمنی خطوط لوله را افزایش میدهد.
فلنج گلودار کلاس 150 از فولاد A105N تولید شده و مناسب برای صنایع نفت، گاز، پتروشیمی، بخار و شیمیایی میباشد. این فلنج مطابق با استانداردهای بینالمللی ساخته شده و نصب سریع و ایمن بین خطوط تحت فشار متوسط را فراهم میکند.
ویژگیها و مشخصات فنی
-
جنس بدنه: فولاد کربنی آلیاژی A105N
-
نوع فلنج: گلودار (Weld Neck Flange)
-
کلاس فشار: 150 (معادل تقریبی PN ~20 بار)
-
استاندارد ساخت: ASME B16.5 / DIN EN 1092-1
-
نوع اتصال: جوشی (Butt Weld)
-
سایز تولید: از ½ اینچ تا 24 اینچ
-
دمای کاری: بسته به نوع سیال و شرایط کاری، تا حدود 425°C
مزایا و نقاط قوت
✅ توزیع یکنواخت تنش در محل جوش و افزایش ایمنی خطوط لوله
✅ مقاومت بالا در برابر فشار و دما
✅ نصب مطمئن و پایدار بین خطوط لوله
✅ طراحی مطابق با استانداردهای بینالمللی
✅ مناسب برای محیطهای صنعتی با فشار متوسط
کاربردهای صنعتی
فلنج گلودار کلاس 150 فولادی A105N در صنایع مختلف کاربرد دارد:
-
خطوط انتقال نفت و گاز با فشار متوسط
-
صنایع پتروشیمی و شیمیایی
-
سیستمهای بخار و حرارتی صنعتی
-
خطوط فرآوری و صنایع فولاد و انرژی
-
اتصالات جوشی با تحمل فشار و دمای متوسط
کیفیت ساخت و فرآیند تولید
فلنج گلودار کلاس 150 از فولاد A105N و به روش فورجینگ (Forged Steel) تولید میشود تا مقاومت مکانیکی و دوام بالایی داشته باشد.
ماشینکاری دقیق گردن و لبههای فلنج، نصب سریع و ایمن بین خطوط لوله و جوشکاری مطمئن را تضمین میکند.
در صورت نیاز، فلنج میتواند با پوششهای محافظتی مانند رنگ اپوکسی یا روکش ضدزنگ ارائه شود تا مقاومت بیشتری در برابر خوردگی داشته باشد.
استعلام قیمت و مشاوره فنی
برای دریافت قیمت بهروز فلنج گلودار کلاس 150 فولادی A105N و مشاوره در انتخاب سایز، ضخامت و متریال مناسب پروژه، با کارشناسان شرکت سیال گستر صنعت ماد تماس بگیرید.
این شرکت تأمینکننده معتبر انواع فلنجهای فولادی و استنلس استیل مطابق با استانداردهای بینالمللی بوده و محصولات خود را با کیفیت تضمینی، قیمت رقابتی و پشتیبانی فنی کامل ارائه میکند.
