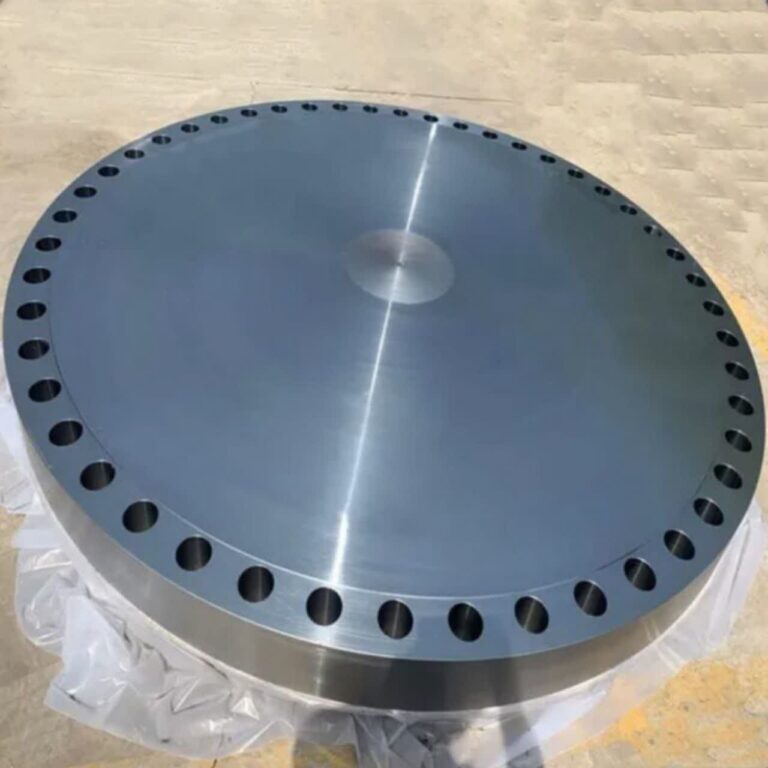

فلنج کور (Blind flange) کلاس 600 فولادی A105N یکی از نوعهای فلنج است که در سیستمهای لولهکشی و پمپها برای مسدود کردن انتهای لولهها استفاده میشود. این فلنج به طور خاص برای سیستمهایی طراحی شده است که نیاز به جلوگیری از جریان مایع یا گاز در انتهای لوله دارند.
ویژگیهای فلنج کور کلاس 600 فولادی A105N:
- جنس:
- A105N نوعی فولاد کربنی است که برای ساخت فلنجها و اتصالات صنعتی به کار میرود. این جنس دارای خاصیت جوشپذیری خوبی است و در دماهای مختلف عملکرد مناسبی دارد.
- کلاس 600:
- نشاندهنده کلاس فشار فلنج است که به معنی تحمل فشار 600 پوند بر اینچ مربع (PSI) در شرایط عملیاتی است. این به این معناست که فلنج میتواند در فشارهای بالا به خوبی عمل کند.
- کاربرد:
- فلنج کور برای مسدود کردن انتهای لولهها استفاده میشود و معمولاً در سیستمهایی که نیاز به نگهداری یا سرویس دارند به کار میرود.
- این نوع فلنجها در صنایعی مانند نفت و گاز، پتروشیمی، صنایع شیمیایی و نیروگاهها بسیار رایج است.
- اندازهها:
- فلنجهای کور به صورت سفارشی در اندازههای مختلف تولید میشوند و بر اساس نیاز و اندازه لوله انتخاب میشوند.
- ویژگیهای فنی:
- به دلیل کیفیت و استحکام بالای فولاد A105N، این فلنجها مقاومت خوبی در برابر خوردگی، تنشهای مکانیکی و دماهای مختلف دارند.
این فلنجها به دلیل مقاومت و ویژگیهای فنی بالای خود، در بسیاری از سیستمهای صنعتی مورد استفاده قرار میگیرند و برای ایجاد انسداد دائمی یا موقت در لولهها استفاده میشوند.
در زیر جدول ابعاد استاندارد فلنج کور (Blind Flange) فولادی A105N با کلاس 600 را برای اندازههای مختلف لولهها آوردهام. این ابعاد معمولاً مطابق با استاندارد ASME B16.5 طراحی میشوند.
| اندازه لوله (اینچ) | قطر بیرونی (OD) | قطر درونریز (ID) | ضخامت فلنج (Thickness) | تعداد پیچها (Bolt Holes) | قطر پیچ (Bolt Hole Diameter) | فاصله پیچها (Bolt Circle Diameter) |
|---|---|---|---|---|---|---|
| 1/2″ | 3.5″ | 1.5″ | 0.75″ | 4 | 0.625″ | 2.5″ |
| 3/4″ | 4.0″ | 2.0″ | 0.75″ | 4 | 0.625″ | 2.5″ |
| 1″ | 4.5″ | 2.5″ | 0.75″ | 4 | 0.625″ | 3.0″ |
| 1.5″ | 5.0″ | 3.0″ | 0.875″ | 4 | 0.75″ | 3.5″ |
| 2″ | 6.0″ | 4.0″ | 1.0″ | 4 | 0.75″ | 4.0″ |
| 2.5″ | 6.5″ | 4.5″ | 1.0″ | 4 | 0.75″ | 4.5″ |
| 3″ | 7.0″ | 5.0″ | 1.125″ | 4 | 0.75″ | 5.0″ |
| 4″ | 8.0″ | 6.0″ | 1.25″ | 8 | 0.875″ | 5.5″ |
| 5″ | 9.0″ | 7.0″ | 1.375″ | 8 | 0.875″ | 6.5″ |
| 6″ | 10.0″ | 8.0″ | 1.5″ | 8 | 0.875″ | 7.0″ |
| 8″ | 12.0″ | 10.0″ | 1.75″ | 8 | 1.0″ | 8.5″ |
| 10″ | 14.0″ | 12.0″ | 2.0″ | 8 | 1.125″ | 9.5″ |
| 12″ | 16.0″ | 14.0″ | 2.25″ | 8 | 1.25″ | 10.5″ |
| 14″ | 18.0″ | 16.0″ | 2.5″ | 12 | 1.375″ | 11.5″ |
| 16″ | 20.0″ | 18.0″ | 2.75″ | 12 | 1.375″ | 12.5″ |
| 18″ | 22.0″ | 20.0″ | 3.0″ | 12 | 1.375″ | 13.5″ |
نکات:
- قطر بیرونی (OD): اندازه قطر خارجی فلنج.
- قطر درونریز (ID): اندازه قطر داخلی فلنج که بر اساس سایز لوله تنظیم میشود.
- ضخامت فلنج (Thickness): ضخامت فلنج که میزان استحکام آن را تعیین میکند.
- تعداد پیچها (Bolt Holes): تعداد سوراخهای پیچ برای اتصال فلنج.
- قطر پیچ (Bolt Hole Diameter): قطر سوراخهای پیچ برای پیچهای اتصال.
- فاصله پیچها (Bolt Circle Diameter): فاصله بین مراکز پیچها.
این جدول بهطور کلی برای فلنجهای کور فولادی کلاس 600 طراحی شده و ممکن است بسته به استانداردها و تولیدکنندگان خاص تغییراتی داشته باشد. اگر نیاز به اندازههای دقیقتر و سفارشی دارید، توصیه میشود با تأمینکنندگان فلنج یا شرکتهای متخصص در این زمینه مشورت کنید.
فلنج کور (Blind Flange) فولادی A105N کلاس 600 در بسیاری از صنایع بهویژه در سیستمهای لولهکشی و تجهیزات صنعتی کاربرد دارد. این فلنجها به طور خاص برای مسدود کردن انتهای لولهها یا موانع در سیستمهای لولهکشی استفاده میشوند. در ادامه به برخی از کاربردهای رایج فلنج کور A105N کلاس 600 اشاره میکنم:
1. مسدود کردن لولهها (Shutdown and Isolation):
- یکی از کاربردهای اصلی فلنج کور، مسدود کردن لولههای انتهایی در سیستمهای لولهکشی است. این فلنجها زمانی که نیاز به نگهداری، تعمیر یا تغییرات در سیستم وجود دارد، برای بستن انتهای لولهها استفاده میشوند.
2. سیستمهای فشار بالا:
- فلنج کور کلاس 600 توانایی تحمل فشار بالا را دارد و به همین دلیل در سیستمهایی که تحت فشارهای بسیار بالا قرار دارند، مانند سیستمهای بخار، پمپها و سیستمهای هیدرولیکی استفاده میشود.
3. صنعت نفت و گاز:
- در صنایع نفت و گاز، بهویژه در خطوط انتقال نفت و گاز، فلنجهای کور برای مسدود کردن لولهها در مواردی مانند تعمیرات، تغییرات یا آزمایشات به کار میروند. این فلنجها به دلیل استحکام بالا و مقاومت در برابر خوردگی و فشار زیاد، انتخاب مناسبی برای این صنعت هستند.
4. پتروشیمی و صنایع شیمیایی:
- در صنایع پتروشیمی، فلنجهای کور برای بستن انتهای لولههای انتقال مواد شیمیایی و گازها استفاده میشود. این فلنجها برای شرایطی که نیاز به جلوگیری از نشت مواد شیمیایی دارند، مناسب هستند.
5. نیروگاهها و سیستمهای گرمایشی:
- در نیروگاهها و سیستمهای گرمایشی، فلنجهای کور برای مسدود کردن لولهها و خطوط انتقال استفاده میشوند. این فلنجها در سیستمهای بخار و آب داغ به کار میروند که تحت فشار و دماهای بالا قرار دارند.
6. آزمایش و نگهداری:
- فلنجهای کور برای انجام آزمایشهای فشار و تستهای سیستم در مراحل راهاندازی و نگهداری مورد استفاده قرار میگیرند. این فلنجها کمک میکنند تا مطمئن شویم که سیستم به درستی مهر و موم شده و هیچگونه نشتی وجود ندارد.
7. جایگزینی موقت یا دائمی:
- در مواقعی که نیاز به تغییر در سیستم لولهکشی وجود دارد، فلنج کور میتواند بهعنوان یک جایگزین موقت یا دائمی برای بستن لولهها و جلوگیری از ورود مایعات یا گازها به قسمتهای دیگر سیستم استفاده شود.
مزایای استفاده از فلنج کور کلاس 600:
- تحمل فشار بالا: فلنج کور کلاس 600 میتواند فشارهای بالا را به خوبی تحمل کند، بنابراین برای استفاده در سیستمهای صنعتی با فشار زیاد مناسب است.
- مقاومت در برابر دما و خوردگی: جنس فولادی A105N باعث میشود که این فلنجها مقاومت خوبی در برابر دماهای بالا و محیطهای خورنده داشته باشند.
- امنیت و قابلیت اطمینان: این فلنجها بهعنوان ابزاری برای مسدود کردن لولهها، به سیستمها امنیت و قابلیت اطمینان میبخشند، بهویژه در زمانی که نیاز به تعمیرات یا نگهداری است.
این فلنجها به دلیل ویژگیهای فوق در بسیاری از سیستمها و صنایع حساس به کار میروند.
استعلام قیمت فلنج کور (Blind) کلاس 600 فولادی A105N
فلنج کور (Blind Flange) کلاس 600 فولادی A105N یکی از قطعات کلیدی در سیستمهای لولهکشی صنعتی است که برای بسته نگه داشتن مسیر جریان سیال بدون عبور آن طراحی شده است. این فلنج به صورت صاف و بدون سوراخ تولید میشود و امکان بستن موقت یا دائمی خطوط لوله، یا تست فشار سیستم را فراهم میکند.
فلنج کور کلاس 600 از فولاد A105N ساخته شده و برای خطوط با فشار بالا و متوسط مناسب است. این نوع فلنجها در صنایع نفت، گاز، پتروشیمی، بخار، آب و خطوط فرآوری صنعتی کاربرد گستردهای دارند.
ویژگیها و مشخصات فنی
-
جنس بدنه: فولاد A105N
-
نوع فلنج: کور (Blind Flange)
-
کلاس فشار: 600 (معادل تقریبی PN ~100 بار)
-
استاندارد ساخت: ASME B16.5 / DIN EN 1092-1
-
نوع اتصال: فلنجی (Flanged) – قابل نصب بین فلنجهای خط لوله
-
سایز تولید: از ½ اینچ تا 24 اینچ
-
دمای کاری: بسته به نوع سیال و شرایط، تا حدود 400°C
مزایا و نقاط قوت
✅ امکان بستن کامل مسیر جریان بدون عبور سیال
✅ افزایش ایمنی خطوط تحت فشار بالا
✅ مقاومت بالا در برابر فشار، خوردگی و دما
✅ نصب سریع و مطمئن بین فلنجهای خط لوله
✅ طراحی مطابق با استانداردهای بینالمللی و صنعتی
کاربردهای صنعتی
فلنج کور کلاس 600 فولادی A105N در صنایع مختلف کاربرد دارد:
-
خطوط انتقال نفت و گاز با فشار بالا
-
صنایع پتروشیمی و شیمیایی
-
سیستمهای بخار و حرارتی
-
خطوط فرآوری صنعتی برای بستن موقت یا دائم مسیر جریان
-
تست فشار سیستمهای لولهکشی
کیفیت ساخت و فرآیند تولید
فلنج کور کلاس 600 از فولاد A105N و به روش فورجینگ (Forged Steel) تولید میشود تا مقاومت مکانیکی و دوام بالایی داشته باشد.
ماشینکاری دقیق و رعایت استاندارد سوراخها و قطر فلنج، نصب سریع و مطمئن آن بین فلنجهای خط لوله را تضمین میکند.
همچنین، فلنج میتواند با پوششهای محافظتی مانند رنگ اپوکسی یا پوشش ضد زنگ مقاومتر شود.
استعلام قیمت و مشاوره فنی
برای دریافت قیمت بهروز فلنج کور (Blind) کلاس 600 فولادی A105N و مشاوره در انتخاب سایز، کلاس فشار و متریال مناسب پروژه، با کارشناسان شرکت سیال گستر صنعت ماد تماس بگیرید.
این شرکت تأمینکننده تخصصی انواع فلنجهای فولادی و استنلس استیل مطابق با استانداردهای بینالمللی بوده و محصولات خود را با کیفیت تضمینی، قیمت رقابتی و پشتیبانی فنی کامل ارائه میدهد.
💡 توجه:
قیمت نهایی فلنج کور کلاس 600 بسته به سایز، ضخامت، برند تولیدکننده و پوشش سطحی متغیر است.
برای دریافت استعلام قیمت دقیق و بهروز، با کارشناسان فروش سیال گستر صنعت ماد در تماس باشید.
