فلنج گلودار PN 16 از سایز 2 اینچ تا 48 اینچ یکی از انواع فلنجهای مورد استفاده در صنایع مختلف برای اتصال لولهها، شیرآلات، و تجهیزات دیگر است. این فلنجها از جنس فولاد کربن استیل تولید میشوند و معمولاً برای کاربردهایی با فشار عملیاتی متوسط استفاده میشوند. در ادامه به توضیح جزئیات فنی، استانداردها و نحوه استعلام قیمت فلنج گلودار PN 16 خواهیم پرداخت.

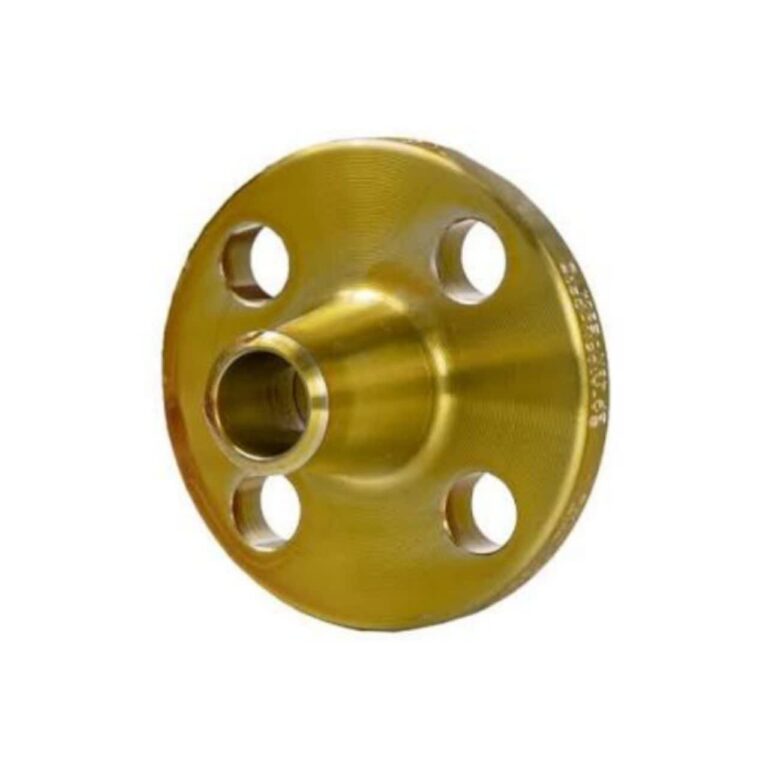

فلنج گلودار PN 16 چیست؟
فلنج گلودار (یا Flanged) یکی از انواع فلنجهای رایج است که برای اتصال دو لوله یا یک لوله به تجهیزات دیگر مانند شیرآلات و پمپها استفاده میشود. این نوع فلنج به دلیل طراحی خاص خود که دارای یک گردنه (گلو) میباشد، قادر به تحمل فشارهای بالاتر نسبت به دیگر انواع فلنجها است.
در این مدل، فلنج به یک بخش از لوله یا تجهیزات متصل میشود و گلو یا گردنه آن به صورت خاصی به لوله یا دستگاه دیگری متصل میشود. این ویژگی باعث میشود که اتصال فلنج گلودار برای کاربردهایی که نیاز به تحمل فشارهای بالا و تنشهای مکانیکی دارند، مناسب باشد.
استاندارد فلنج گلودار PN 16
فلنج گلودار PN 16 بر اساس استانداردهای مختلفی تولید میشود که از مهمترین آنها میتوان به استانداردهای زیر اشاره کرد:
- استاندارد DIN 2573: این استاندارد بیشتر برای فلنجهای گلودار در سیستمهای لولهکشی با فشار کاری متوسط در صنایع مختلف استفاده میشود.
- استاندارد ISO 7005-1: این استاندارد برای فلنجهای گلودار در سیستمهای لولهکشی برای فشارهای کاری استاندارد با سایزهای مختلف مناسب است.
- استاندارد ASME B16.5: این استاندارد برای فلنجها در صنایع نفت و گاز و دیگر کاربردهای صنعتی با فشار کاری استاندارد مورد استفاده قرار میگیرد.
فلنجهای گلودار PN 16 بهطور معمول برای فشارهای کاری تا 16 بار (160 متر آب) مناسب هستند و در طیف وسیعی از صنایع از جمله نفت، گاز، پتروشیمی، آب و فاضلاب و صنایع غذایی مورد استفاده قرار میگیرند.
سایزها و تعداد سوراخهای فلنج گلودار PN 16
فلنج گلودار PN 16 در سایزهای مختلفی از 2 اینچ تا 48 اینچ تولید میشود و تعداد سوراخهای آن بسته به سایز فلنج تغییر میکند. به طور کلی، تعداد سوراخهای فلنجهای گلودار بر اساس استانداردهای مربوطه و اندازه فلنجها تعیین میشود.
در جدول زیر تعداد سوراخها و ابعاد آنها بر اساس سایزهای مختلف فلنج گلودار PN 16 آمده است:
| سایز فلنج (اینچ) | تعداد سوراخها | قطر سوراخها (میلیمتر) | قطر سوراخها (اینچ) |
|---|---|---|---|
| 2″ | 4 | 13 | 1/2″ |
| 3″ | 4 | 13 | 1/2″ |
| 4″ | 8 | 16 | 5/8″ |
| 6″ | 8 | 19 | 3/4″ |
| 8″ | 8 | 19 | 3/4″ |
| 10″ | 8 | 22 | 7/8″ |
| 12″ | 8 | 22 | 7/8″ |
| 14″ | 12 | 25 | 1″ |
| 16″ | 12 | 25 | 1″ |
| 18″ | 12 | 28 | 1 1/8″ |
| 20″ | 12 | 28 | 1 1/8″ |
| 24″ | 16 | 32 | 1 1/4″ |
| 30″ | 16 | 35 | 1 3/8″ |
| 36″ | 20 | 35 | 1 3/8″ |
| 42″ | 20 | 35 | 1 3/8″ |
| 48″ | 24 | 38 | 1 1/2″ |
این تعداد سوراخها و اندازهها ممکن است بسته به استاندارد و نوع فلنج در بازار کمی متفاوت باشد.
کاربرد فلنج گلودار PN 16
فلنجهای گلودار PN 16 بهطور عمده در صنایعی که نیاز به اتصال مطمئن و مقاوم در برابر فشار دارند، کاربرد دارند. از جمله کاربردهای اصلی این فلنجها میتوان به موارد زیر اشاره کرد:
- صنایع نفت و گاز: فلنجهای گلودار برای اتصال لولههای انتقال نفت و گاز بهکار میروند.
- پتروشیمی: در این صنعت برای اتصال لولهها و تجهیزات به هم استفاده میشود.
- سیستمهای آب و فاضلاب: برای اتصال لولهها و تجهیزات فاضلابی به یکدیگر.
- صنایع غذایی و دارویی: فلنجهای گلودار برای خطوط تولید و انتقال مواد بهداشتی استفاده میشوند.
استعلام قیمت فلنج گلودار PN 16 از سیال گستر صنعت ماد
برای استعلام قیمت فلنج گلودار PN 16 از شرکت سیال گستر صنعت ماد، میتوانید به وبسایت این شرکت مراجعه کنید یا با تماس مستقیم به تیم فروش، اطلاعات دقیقتری را دریافت کنید.
در هنگام استعلام قیمت، باید به موارد زیر توجه کنید:
- سایز فلنج: سایز فلنج تأثیر زیادی در قیمت نهایی آن دارد.
- جنس فلنج: استفاده از فولاد کربن استیل ممکن است بر قیمت تأثیر بگذارد.
- مقدار خرید: در خریدهای عمده معمولاً تخفیفهایی به خریدار تعلق میگیرد.
- شرایط تحویل: هزینههای حملونقل و زمان تحویل نیز ممکن است در قیمتگذاری تأثیرگذار باشد.
نتیجهگیری
فلنج گلودار PN 16 از سایز 2 اینچ تا 48 اینچ در صنایع مختلف کاربردهای زیادی دارد. این فلنجها بهدلیل قابلیت تحمل فشار بالا و ویژگیهای خاص خود، برای اتصال مطمئن و مقاوم در برابر فشارهای کاری متوسط طراحی شدهاند. برای استعلام قیمت و خرید فلنج گلودار PN 16، مراجعه به شرکتهای معتبر مانند سیال گستر صنعت ماد پیشنهاد میشود تا بهترین کیفیت و قیمت را دریافت کنید.
